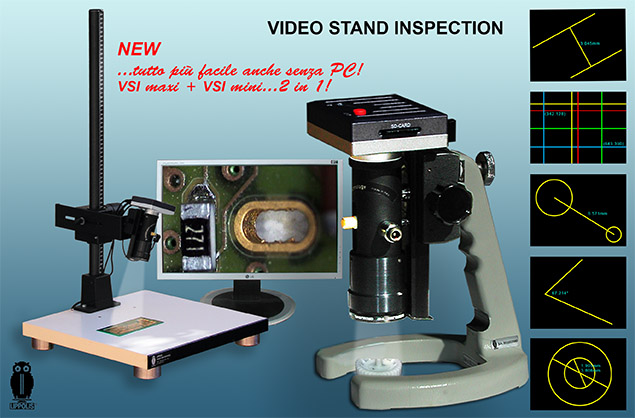

VIDEO STAND INSPECTION (VSI)

Direttamente su un monitor (senza PC) è possibile visionare, zoomare, misurare, comparare, filmare e archiviare ogni immagine. Il nuovo sistema VSI è utilizzabile con la massima facilità anche da personale non esperto. Unico nel suo genere per rapporto qualità-prezzo, si presta vantaggiosamente ad essere impiegato anche nelle piccole aziende.

La grande modularità permette di sganciare la testata video in pochi secondi (senza alcun utensile) e posizionarla sullo stativo mobile VSI mini per essere trasportato oltre la consueta postazione di lavoro. Se collegato a un computer, sarà possibile eseguire molte altre funzioni grazie al nostro software dedicato.

Il sistema VSI, per le sue caratteristiche, è perfetto per essere utilizzato in ambienti particolari, dove il computer potrebbe essere d’intralcio o l’operatore distratto da compiti non compatibili con le sue mansioni abituali. Il VSI è uno strumento abbastanza semplice e pratico nell’uso, può eseguire veloci ispezioni a campione durante la produzione, con possibilità di ispezionare particolari di qualunque tipo di oggetto superficialmente o internamente (ad esempio piccole crepe o fori superiori a 2 mm di diametro). Oggetti piccoli possono essere inquadrati tenendoli in mano sotto la testata video, il monitor si comporta come una lente d’ingrandimento variabile (15➜22X zoom ottico e 22➜80X zoom digitale). Anche i particolari di oggetti molto ingombranti e pesanti (es. parti di fusione, stampi, ecc.) possono essere ispezionati con successo fissando lo stand VSI su uno stativo in modo tale che un tavolo scorrevole possa trovare posto sotto di esso.

Il nuovo sistema VSI è collegabile a qualsiasi monitor predisposto con risoluzione 1280x720 o 1920x1080 pixel.

Le principali funzioni del sistema, se collegato al solo monitor:

• Visionare e misurare i dettagli degli oggetti lavorati, grazie agli strumenti di misura di linee, rettangoli, cerchi, angoli, poligoni, ellissi e archi di cerchio.
• Inserire sull’immagine una o più coppie di assi per la misura e il controllo a campione.
• Comparare immagini, in sovrapposizione o confronto.
• Memorizzare le immagini su una scheda SD per il trasporto su un PC, con o senza misurazioni.
• …e tante altre funzioni personalizzabili.

Connessione a un PC/Laptop

Il videomicroscopio si connette direttamente a un PC/Laptop con cavo USB ampliandone le funzioni e le possibilità di utilizzo. Tutto diventerà più semplice e veloce, con misurazioni aggiuntive e più precise grazie al nostro software Video View Light.

È possibile utilizzare la sola testata video sganciandola dal VSI maxi quando si avrà necessità della portabilità del proprio strumento per fare gli stessi controlli al di fuori della sede di lavoro abituale. A tale scopo, utilizzando un normale PC portatile e il Kit da noi appositamente predisposto, la testata video del VSI può essere ugualmente funzionale su un mini-stand, la batteria ricaricabile al litio assicura 4 ore di lavoro. Una valigetta in alluminio a corredo garantisce la trasportabilità del nostro kit.

Lo strumento con il software Video View Basic (più performante del Video View Light) può eseguire anche:

• Il controllo assistito della messa a fuoco.
• Tutte le misurazioni più comuni.
• L'applicazione di tolleranze.
• La sovrapposizione in trasparenza sul video di un'immagine o di disegno CAD.
