EM-25 OPTIC / EM-25 USB VIDEO OPTIC

Gli EM-25 sono dei nuovi strumenti, ottici e video, destinati al controllo ed alle misure di precisione di piccoli oggetti o su varie tipologie di superfici nelle lavorazioni.

Sono costruiti completamente in alluminio e acciaio e la loro conformazione, modularità e praticità d'uso li rendono facilmente utilizzabili su superfici piane o curve.

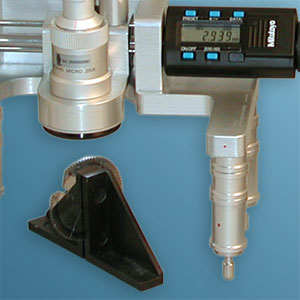

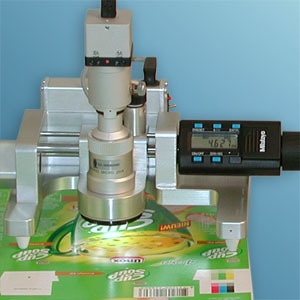

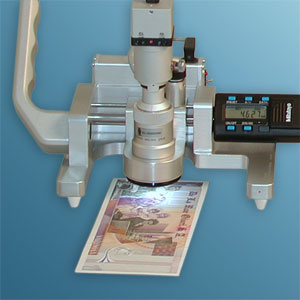

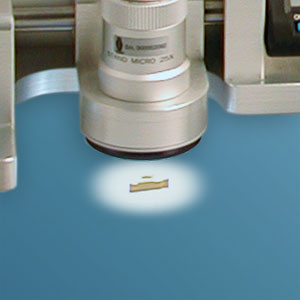

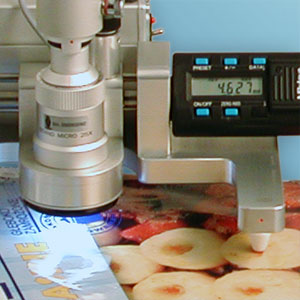

Corredano gli EM-25 un piccolo microscopio di qualità predisposto a scorrimento longitudinale, un misuratore di spostamento micrometrico digitale per misurazioni fino a 25 mm con risoluzione di 0,001 mm, una potente fonte luminosa anulare ad intensità variabile a led e una robusta base in alluminio regolabile in altezza.

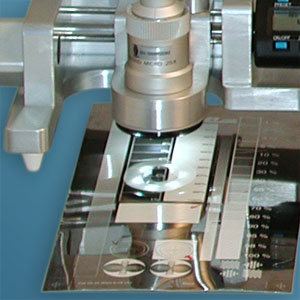

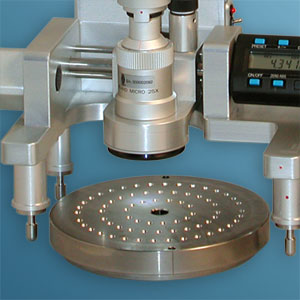

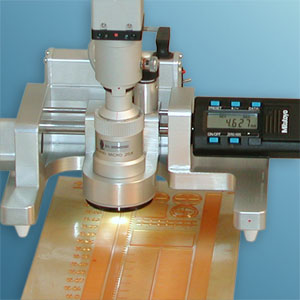

Con questi strumenti è possibile eseguire misurazioni e ispezioni su superfici piane o curve e su oggetti alti fino a 50 mm (con distanziali opzionali).

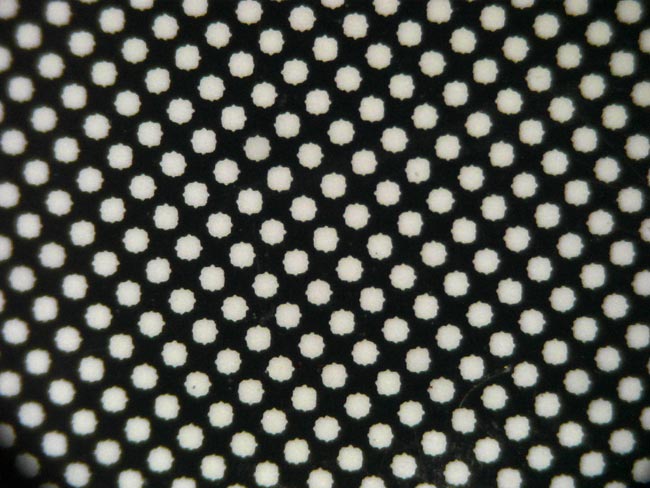

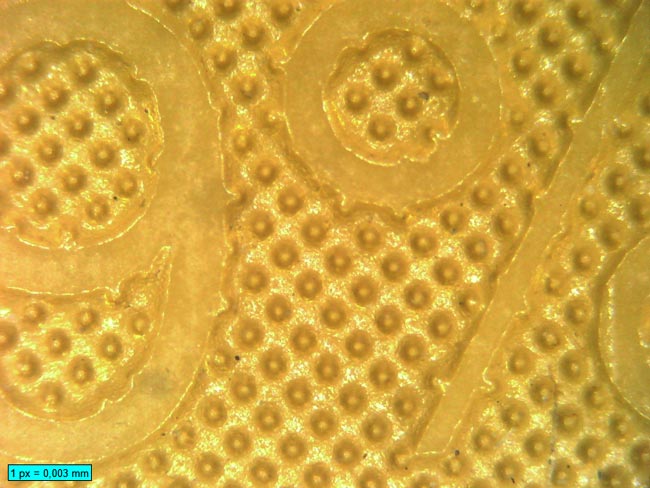

Caratteristica molto interessante degli EM-25 è la possibilità di poterli utilizzare indifferentemente e con la massima facilità come strumenti ottici e/o video allo stesso tempo. Per l'utilizzo in video, viene usata una microcamera USB da 5 Megapixelche viene inserita sull'oculare appositamente studiato per la massima semplicità d'uso.

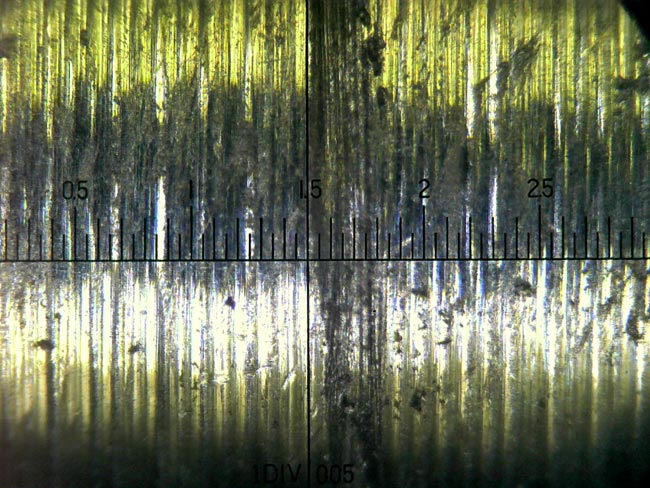

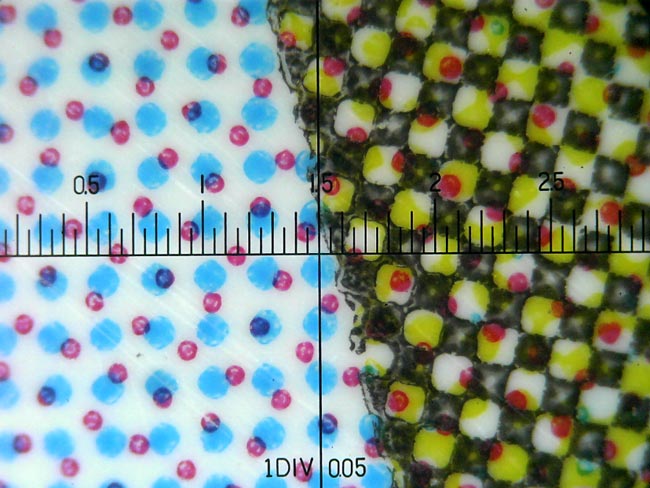

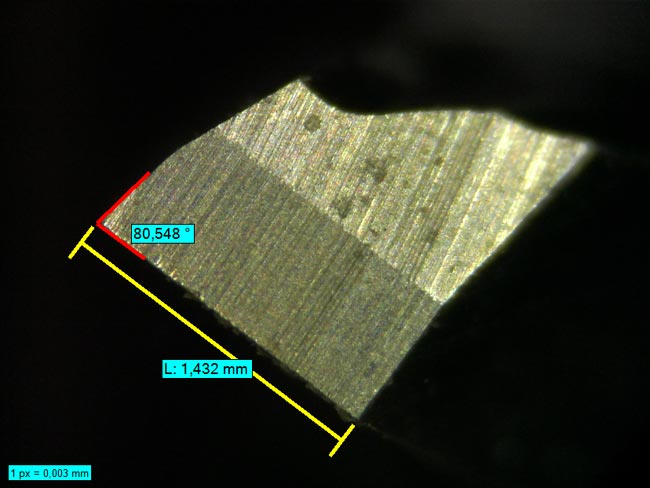

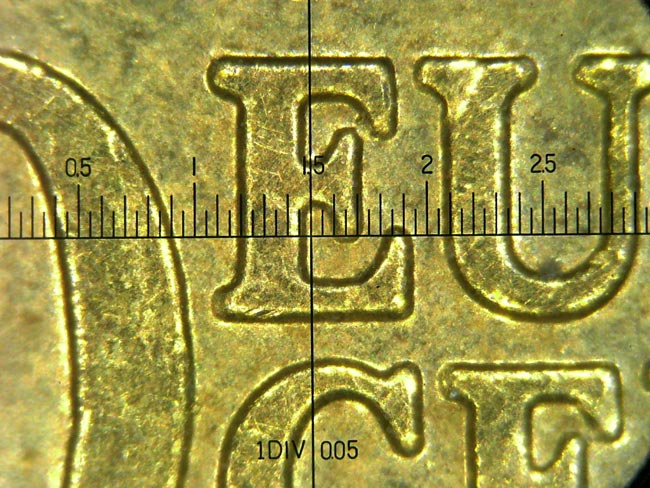

Con l'EM-25 OPTIC è possibile fare anche misurazioni lineari o angolari tramite una scala di misurazione inseribile sotto l'oculare (la scala lineare è già inserita di corredo); la misurazione minima dipende dall'obiettivo del modello utilizzato (25X-50X-75X-100X).

Gli EM-25 sono disponibili in versione solo ottica o ottica-video; alla versione ottica sarà comunque possibile aggiungere la speciale microcamera USB con software in un secondo tempo.

In funzione degli ingrandimenti ottici desiderati è possibile scegliere tra una gamma di 8 modelli, 4 per gli EM-25 OPTIC e 4 per gli EM-25 USB VIDEO OPTIC rispettivamente con obiettivo 25X-50X-75X-100X (100X-200X-300X-400X in video) e relativa scala di misurazione. Per la serie OPTIC è possibile sostituire facilmente l'obiettivo di corredo con altri, ma, in questo caso, non potranno essere usati per effettuare misurazioni perché la scala dell'oculare è utilizzabile solo in combinazione con l'obiettivo di dotazione; per poterli utilizzare è necessario sostituire la scala e l'oculare. Nella serie OPTIC si potranno usare ugualmente obiettivi con fattori d'ingrandimento differenti e fare misurazioni di grande precisione con il misuratore digitale millesimale a corredo.

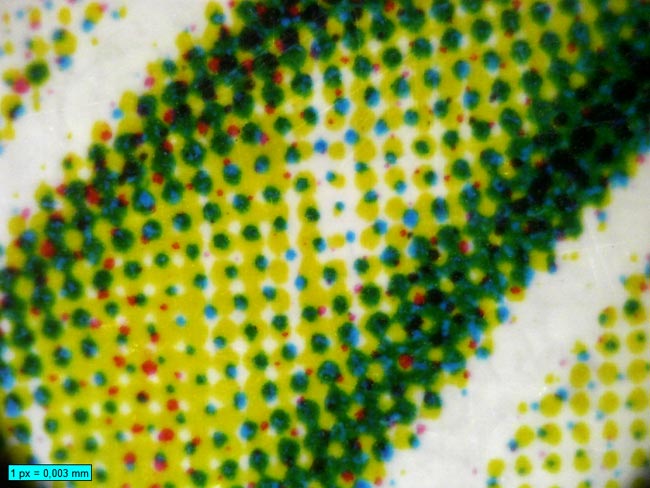

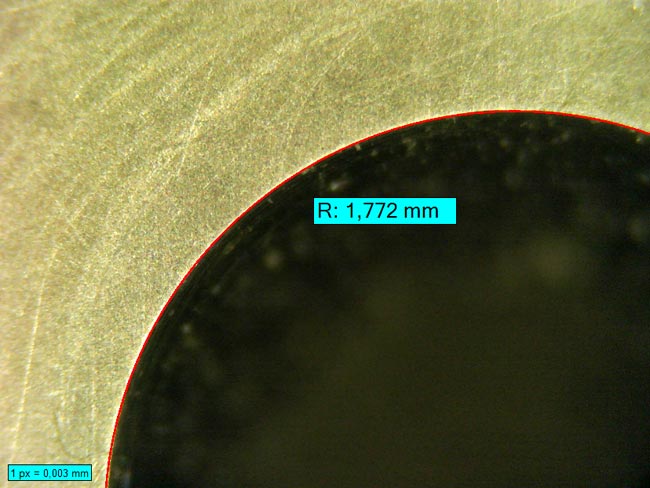

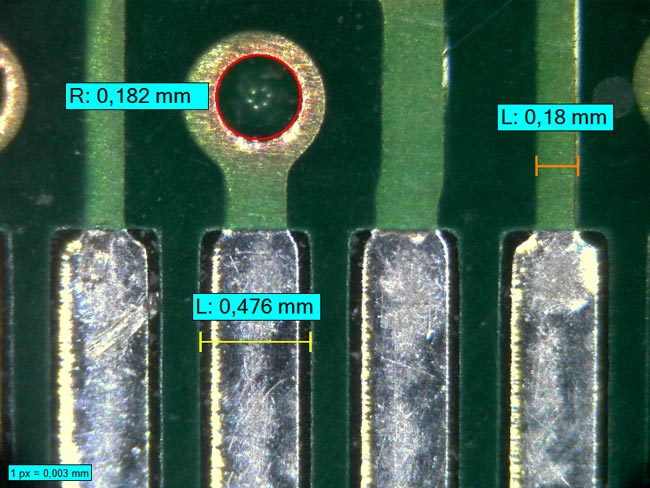

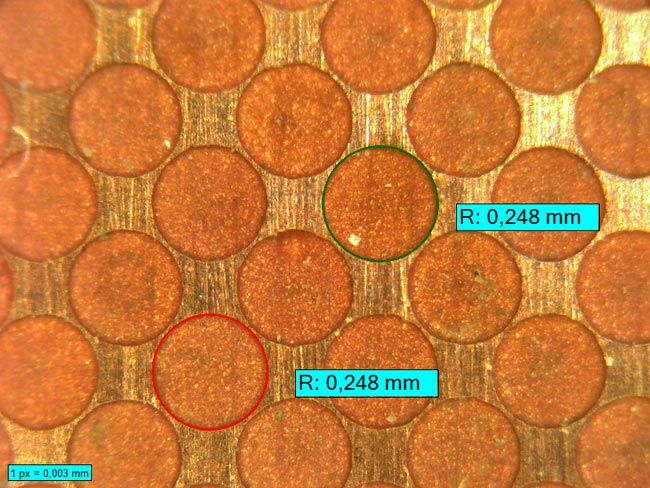

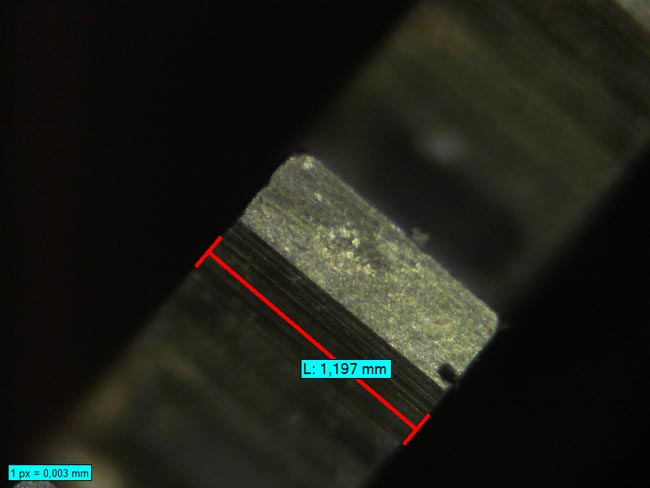

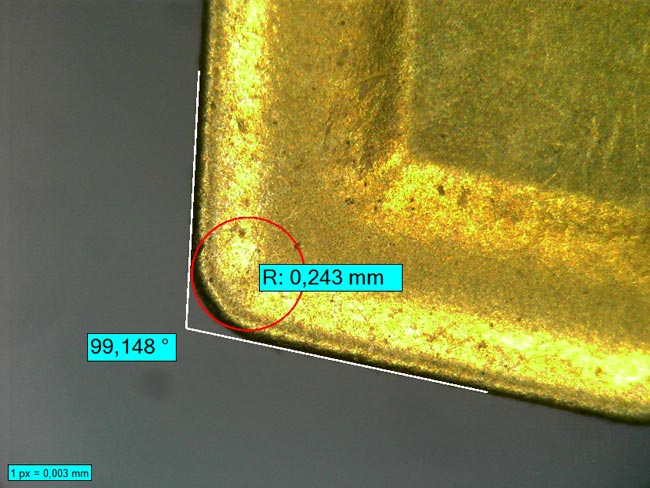

La serie USB VIDEO OPTIC consente l'utilizzo in video di tutti gli obiettivi disponibili in quanto le misurazioni vengono effettuate dal software e, oltre la dimensione dell'immagine video, dal misuratore digitale fino a 25 mm.

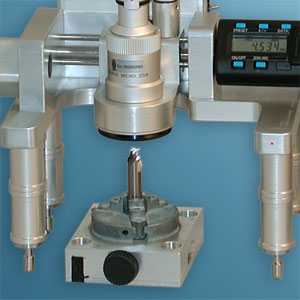

I due sistemi EM-25 OPTIC e EM-25 USB VIDEO OPTIC sono predisposti per poter essere appoggiati anche su superfici delicate o ispezionare oggetti con altezze differenti. A tale scopo sono dotati di 4 piedini in teflon con attacco magnetico e 4 in acciaio per usi standard; per poterli adeguare all'altezza degli oggetti da ispezionare, sono disponibili 2 serie di 4 distanziali (optional) che sommati ai rispettivi piedini si adeguano facilmente all'altezza desiderata mediante un sistema ad incastro magnetico.

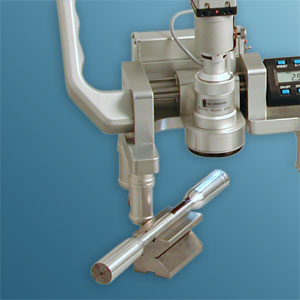

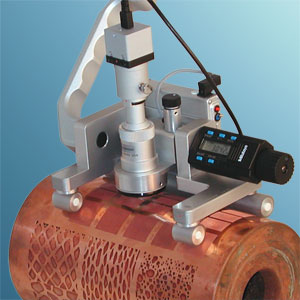

Sono inoltre disponibili, come accessori, dei rulli antiscivolo per ispezioni e misurazioni su cilindri di vario genere con diametri a partire da 110 mm.

L'illuminazione, garantita da una batteria ricaricabile con una autonomia di circa 32 ore lavorative continue (un mese di lavoro in condizioni normali), rende gli EM-25 completamente autonomi da qualsiasi fonte di alimentazione esterna.

Il collegamento dell'EM-25 USB VIDEO OPTIC ad un PC portatile necessita solo del collegamento del cavo USB al PC.

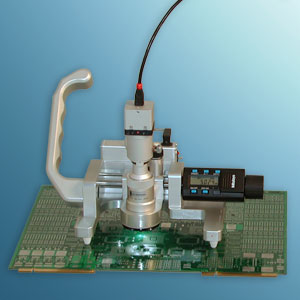

Per gli spostamenti degli apparecchi sulle superfici da ispezionare, l'operatore si gioverà di una pratica maniglia di cui sono dotate entrambe le serie.
