OBIETTIVO TV MACRO ZOOM YXP3000V
L'obiettivo per macro zoom è stato studiato per essere applicato a un CCD da 1/2" o da 1/3", con possibilità di focale variabile a scala continua per ingrandimenti tra 0.8X (= Scala 1:1.25) e 4X (= 4:1), con una distanza approssimativa costante di lavoro pari a 98 mm ± 4 mm.
Per ampliare la gamma di ingrandimento, sono disponibili 4 convertitori: 0,7, 0,5, 0,4 e 0,3, che consentono di avere nuove gamme di ingrandimento: 0,56X ... 2,8X, 0,4X ... 2X, 0,32X ... 1,2X, 0,24X ... 1,2X.
Questo obiettivo può essere montato su di un pratico stativo, l'illuminazione può essere sia di tipo anulare che di tipo assiale a luce fredda con fibra ottica.
Nell'ispezione di strette cavità è consigliata la luce assiale o la luce incidente con specchio deviatore per la proiezione della rifrazione; questo comporta un'esenzione completa di eventuali ombre e quindi una perfetta ispezione.

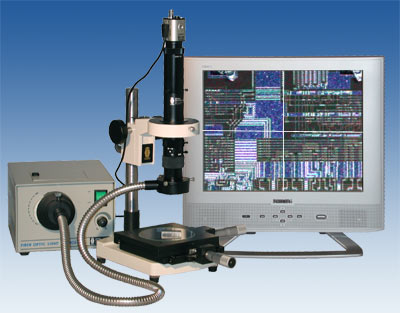

![Sistema SE-ZOOM](../images/se_zoom.jpg)
- Grazie alla sua alta risoluzione si possono avere 380.000 pixel effettivi.
- La funzione zoom permette una elevata versatilità in diversi tipi di ispezione.
CARATTERISTICHE PRINCIPALI DEGLI OBIETTIVI TV MACRO ZOOM
- Gli obiettivi zoom permettono ingrandimenti continui. (Es. 40X ~ 200X combinando CCD da 1/2" e monitor da 14").
- La lunga distanza di lavoro (100 mm) permette una facile manipolazione degli oggetti.
- Sono disponibili illuminazione a fibra ottica e assiale.
APPLICAZIONI
- Controllo delle superfici di circuiti stampati (PCB), circuiti elettrici, LCD, ecc.
- Controllo nel processo produzione IC.
- Controllo di superfici di componenti elettrici e piccoli pezzi di precisione.
- Controllo qualità, assemblaggio, processo di controllo.
ACCESSORI OPZIONALI
- Lenti accessorie (0.3X, 0.4X, 0.5X, 0.7X)
- Stativo standard
- Stativo con supporto più lungo
- Illuminazione a fibra ottica
- Illuminazione assiale
- Tavola micrometrica XY (6,5 mm)
- Tavola micrometrica XY (12,5 mm)
Ingrandimento (scala di riproduzione) su CCD | 0.8X (1:1,25) | 1X (1:1) | 2X (2:1) | 4X (4:1) |
Massima apertura del diaframma | 6,6 | 6 | 5,2 | 6 |
Risoluzione con riferimento allo schermo | 500 linee TV | 500 linee TV | 500 linee TV | 500 linee TV |
Risoluzione con riferimento al soggetto | 22 µm | 17 µm | 8 µm | 4 µm |
Ingr. 0.8X |
c.v. mm |
Ingr. 1X |
c.v. mm |
Ingr. 2X |
c.v. mm |
Ingr. 4X |
c.v. mm |
|
Ingrandimento su monitor 14" con CCD 1/2" | ca. 36X |
8,2 x 6,1 | ca. 45X |
6,4 x 4,8 | ca. 90X |
3,2 x 2,4 | ca. 180X |
1,6 x 1,2 |
Ingrandimento su monitor 14" con CCD 1/3" | ca. 48X |
6,2 x 4,6 | ca. 60X |
4,8 x 3,6 | ca. 120X |
2,4 x 1,8 | ca. 240X |
1,2 x 0,9 |
Ingrandimento su monitor 14" con CCD 1/3" ma con convertitore 0.7X | ca. 34X |
8 x 5,9 | ca. 42X |
3,3 x 2,5 | ca. 84X |
1,7 x 1,2 | ca. 168X |
0,8 x 0,6 |
Ingrandimento su monitor 14" con CCD 1/3" ma con convertitore 0.5X | ca. 24X |
9,3 x 6,9 | ca. 30X |
2,4 x 1,8 | ca. 60X |
1,2 x 0,9 | ca. 120X |
0,6 x 0,4 |
Ingrandimento su monitor 14" con CCD 1/3" ma con convertitore 0.4X | ca. 19X |
9,9 x 7,3 | ca. 24X |
1,9 x 1,4 | ca. 48X |
0,9 x 0,7 | ca. 96X |
0,5 x 0,3 |
Ingrandimento su monitor 14" con CCD 1/3" ma con convertitore 0.3X | ca. 14X |
10,5 x 7,8 | ca. 18X |
1,4 x 1,0 | ca. 36X |
0,7 x 0,5 | ca. 72X |
0,3 x 0,27 |
