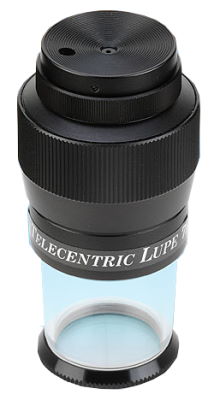

PEAK TELECENTRIC LUPE 7X

Speciale lente monoculare con un potere di ingrandimento fino a 7X. Appartiene alla categoria di lenti monoculari a scala a cui è fissata una scala in vetro trasparente che può essere messa a contatto con l'oggetto da esaminare per poterlo facilmente ed accuratamente misurare. Il sistema ottico di ingrandimento non è di tipo convenzionale ma telecentrico, cioè caratterizzato da una piccola apertura fissata ad un punto focale del sistema di lenti attraverso il quale è possibile misurare la lunghezza e la larghezza non solo di oggetti piatti, ma anche tridimensionali come piccole sfere, cilindri, ecc. senza gli errori causati da parallasse. Il principio di questo pratico strumento è paragonabile ai costosi proiettori di profili. Il sistema di lenti, composto da tre elementi in due gruppi, è stato appositamente studiato per lo scopo.

Per utilizzare la lente monoculare, regolare innanzitutto la distanza tra la scala di vetro e il sistema di lenti facendo ruotare il cilindro esterno zigrinato fino a quando, a occhio nudo, non si vede nitidamente la scala attraverso l'apertura con il diametro maggiore (3 mm), da selezionare ruotando la ghiera in testa alla lente. Posizionare poi la lente sull'oggetto da misurare fino al contatto con la superficie della scala, e leggere la lunghezza indicata. La scala ha una lunghezza totale di 20 mm ed è suddivisa ad intervalli di 0,1 mm, per effettuare misurazioni di oggetti con uno scarto di errore inferiore a 0,03 mm.

Per misurare oggetti tridimensionali, bisogna utilizzare l'apertura con il minor diametro (1 mm), o preferibilmente quella con la fessura di 0.5 mm in larghezza. La fessura deve essere mantenuta perpendicolare alla direzione lungo la quale si vuol misurare l'oggetto. Anche in questo caso, le parti dell'oggetto non in contatto con la superficie della scala potrebbero essere confuse perché non a fuoco. In ogni caso, se si misura la distanza da centro a centro dell'immagine sfuocata, non esistono errori nella lunghezza misurata, grazie alle caratteristiche del sistema telecentrico. È possibile compensare la bassa luminosità dell'immagine, dovuta alla dimensione ridotta delle fessure, illuminando ulteriormente l'oggetto.

Questa lente monoculare può essere efficacemente utilizzata per la lettura di termometri al mercurio. È sufficiente collocare l'estremità della superficie del tubo trasparente della lente monoculare (si consiglia di rimuovere la scala) correttamente contro il tubicino del termometro. Sarà così possibile leggere il termometro con estrema accuratezza senza problemi di parallasse, anche se il filo di mercurio e la scala della temperatura non si trovano sullo stesso piano. In questo caso l'apertura a fessura è molto utile, e va orientata in modo che sia parallela alle linee incise sulla scala del termometro (fate attenzione che la vostra temperatura corporea non incida sulla temperatura da rilevare). Inoltre, sostituendo il tubo trasparente della lente monoculare con un tubo di lunghezza appropriata e ponendo la superficie dell'estremità perpendicolare a un quadrante (ad esempio di un voltmetro) sarà possibile leggere accuratamente le indicazioni dell'ago senza problemi di parallasse.
