VIDEOK

Questo software è stato programmato per dare all'utilizzatore dei nostri sistemi video la massima garanzia di affidabilità nelle misurazioni grazie ad un controllo della messa a fuoco di cui il programma è dotato.

Le principali funzioni del VideoK:

Misurazioni:
- lineari (X e Y)
- angolari (3 o 4 punti)
- dell'angolo alpha e beta
- di diametri, raggi e aree
- di aree (poligoni regolari e irregolari)

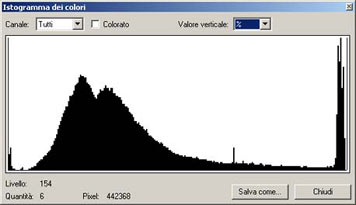

- del colore RGB-CMYK per comparazione (percentuali e istogrammi)
- del diametro dell'impronta Brinell
Inserimento di commenti di testo sull'immagine (con impostazioni personalizzabili)
Ridimensionamento del formato delle immagini
Esportare le misurazioni in una tabella per Excel
Mostrare le immagini singolarmente o contemporaneamente (max 10) in sovrapposizione, allineamento orizzontale o verticale, ecc.
Salvare le immagini nei formati più comuni (jpg, bmp, ecc...)
Registrare filmati

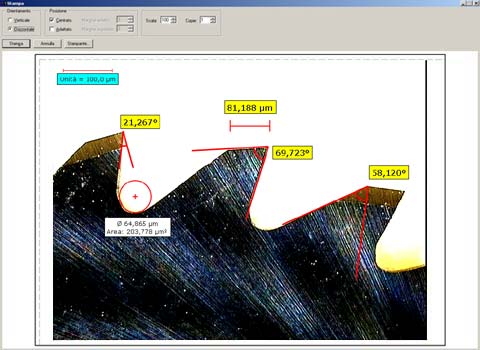

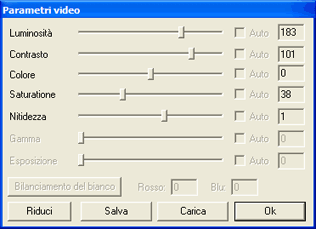

Stampare delle immagini catturate con possibilità di personalizzazione delle impostazioni nell'anteprima di stampa
Controllare e pilotare l'operatore nella messa a fuoco delle immagini

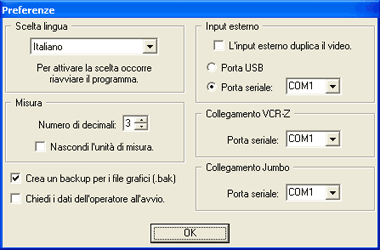

Il programma è disponibile in Italiano e Inglese.

Requisiti di sistema

Sistema operativo:	Windows XP, Vista, 7, 8, 8.1, 10 (32 o 64 bit)
CPU:	Intel Core iX o equivalente
Memoria RAM:	4 GB
Scheda video RAM:	1 GB
Spazio su disco:	50 MB
Porte di input:	1 USB 2.0 per l’ingresso video 1 USB 2.0 per la chiave di protezione

CONTROLLO DELLA MESSA A FUOCO

Per effettuare delle corrette misurazioni è necessario che l'oggetto da ispezionare ripreso dalla telecamera sia perfettamente a fuoco.

La messa a fuoco si può ottenere in tre differenti modi:
1. manuale
2. semiautomatica
3. automatica

Tralasciando la messa a fuoco manuale, destinata ad apparecchi non motorizzati, la ricerca del fuoco semiautomatico e automatico è una caratteristica esclusiva dei nostri strumenti della serie VCR-Z Professional.

La ricerca del fuoco semiautomatico si svolge in 4 fasi:
1^a fase: l'operatore richiama dal menu il tipo di ottica da utilizzare
2^a fase:         "        mette a fuoco manualmente l'immagine sul monitor
3^a fase:         "        seleziona la zona interessata
4^a fase:         "        si fa guidare dal software nella messa a fuoco

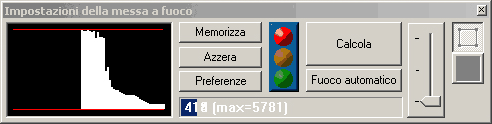

Un semaforo indicherà quando si è vicino al fuoco, mentre un istogramma e un valore numerico potranno condurre alla messa a fuoco con precisione anche di 1 micron se il VCR-Z è del tipo motorizzato (PRO) e di 1 centesimo se è del tipo manuale (VCR-ZLite).

Esempio di messa a fuoco

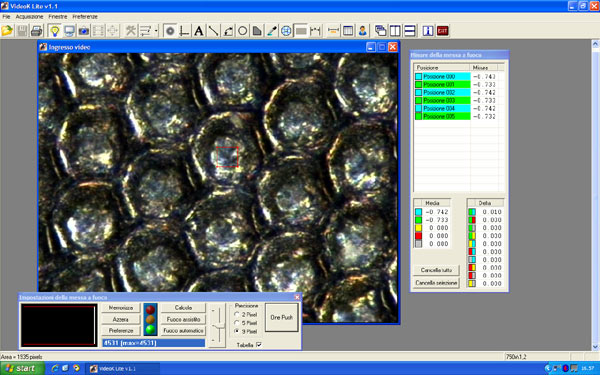

Ricerca del valore di profondità Asse Z in modo automatico

1^a fase:		richiamare dal menu il tipo di ottica da utilizzare
2^a fase:		mettere a fuoco manualmente l'immagine sul monitor
3^a fase:		impostare il numero di volte che deve essere ripetuta la ricerca del fuoco (per avere la media e il relativo delta)
4^a fase:		selezionare le zone da mettere a fuoco (superficie superiore e inferiore)
5^a fase:		avviare la messa a fuoco di precisione

Il VCR-Z ripeterà la messa a fuoco completamente in automatico per il numero delle volte impostato, ad ogni fine ciclo, i valori che compaiono sullo strumento digitale verranno memorizzati per poi essere processati al termine della messa a fuoco e avere in automatico la media e il delta dei valori ottenuti.

Misura lineare

Misura angolare


	A) Angolo per 3 punti B) Angolo per 4 punti C) Angolo per linee unite D) Angolo per linee separate

Misura circolare


	A) Cerchio disegnato per punti B) Cerchio disegnato per diametro C) Cerchio disegnato per raggi

Area di un poligono

Quota

Con questo comando è possibile editare le linee di quotatura.

Le misurazioni lineari devono essere orizzontali o verticali (tenendo premuto il tasto shift della tastiera mentre si effettua la misurazione); per poter spostare le linee di quotatura basta semplicemente trascinarle con il mouse.

Attraverso la finestra Impostazione della quota è possibile scegliere se visualizzare solamente la quota da editare o se visualizzarle tutte.

Proprietà dell'etichetta

Per tutti i tipi di misurazione è visualizzabile una finestra di impostazioni grafiche dove è possibile settare il tipo di carattere, colore, dimensioni, ecc...

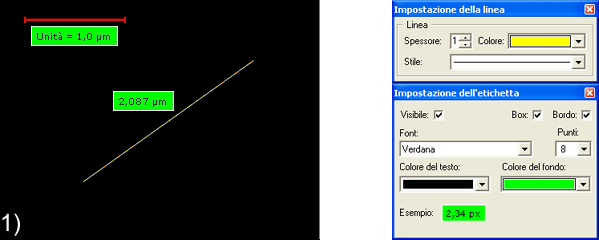

Impostazioni iniziali
Spessore della linea: 1 ➤ 3
Colore linea: gialla ➤ cyan
Dimensione carattere: 8 ➤ 14
Colore etichetta: verde ➤ gialla
Font: Verdana ➤ Times New Roman
Colore del testo: nero ➤ rosso
Spostamento etichetta
Sfondo dell'etichetta disattivato
Etichetta nascosta

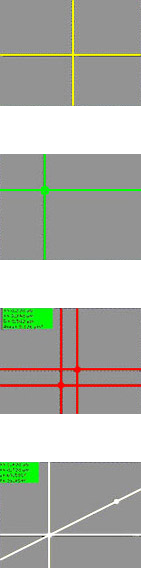

ASSI

A-1) Assi fissi: linea semplice
A-2) Assi fissi: linea sottile
A-3) Assi fissi: linea tratteggiata

B-1) Assi singoli
B-2) Assi singoli: traslazione
B-3) Assi singoli: rotazione

C-1) Assi doppi: misurazione x, y, diagonale e area
C-2) Assi doppi: traslazione
C-3) Assi doppi: rotazione

D-1) Assi angolari
D-2) Assi angolari: asse X
D-3) Assi angolari: asse Y
D-4) Assi angolari: angolo alpha
D-5) Assi angolari: angolo beta
D-6) Assi angolari: rotazione asse inclinato
D-7) Assi angolari: rotazione assi principali

ASSI CIRCOLARI: per il controllo delle tolleranze

CONTEGGIO ELEMENTI

Per quantificare in modo automatico il numero di elementi (oggetti, punti, ecc.) su un'area di una superficie selezionata a video o su un'area nota ma molto più grande di quella visibile a video.

Inserimento testo

Registrazione filmato

In Impostazioni si può scegliere il tipo di Codec (programma di compressione video), la Cartella di destinazione e il Nome del file video.

Nel menu a tendina dei codec sono visualizzabili i codec attualmente installati sul vostro computer. In Internet ci sono degli ottimi codec disponibili anche gratuitamente, fateveli consigliare da una persona esperta.

Per ottenere una buona qualità del filmato noi consigliamo di utilizzare i codec Windows Media Video 9 che permettono di ottenere un buon rapporto qualità immagine-dimensione file.

Ridimensiona immagine


figura 1 (720x576 pixel)	figura 2 (768x576 pixel)

Attraverso le impostazioni di questa finestra è possibile trasformare un’immagine ripresa in un formato sconosciuto, in un’immagine con formato standard video PAL (768x576) o in un qualsiasi altro formato.

Se si acquisisce un’immagine video con una compressione di 720x576 (fig.1) e la si apre in un PC in formato video PAL, l’immagine subisce una trasformazione tale da rendere un cerchio un ovale (fig.1) e un quadrato un rettangolo.

Inserendo il giusto rapporto di compressione (il programma lo esegue in automatico cliccando su Preleva il rapporto X-Y dagli assi) viene riproposta l’immagine con le proporzioni reali (fig.2).
