VIDEO CHECK ROLL PROFESSIONAL (VCR-P)

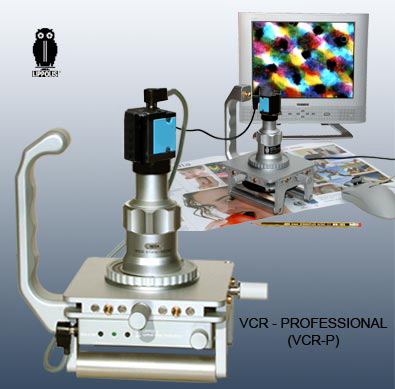

Video Check Roll Professional (VCR-P)

Il VCR-P funziona prevalentemente come un videomicroscopio da laboratorio dalle alte prestazioni. È molto compatto, facile da trasportare e può essere posizionato su superfici piane e curve. Tutti i suoi componenti lavorano a 5V/12V.

Gli obiettivi disponibili hanno un attacco magnetico e consentono ingrandimenti da 15X a 2350X (con riferimento ad un monitor di 15").

Una slitta di precisione permette microspostamenti su assi X-Y di 10 mm mentre alla base due rulli fissi anti slittamento, permettono di poggiarlo stabilmente su cilindri o superfici curve in genere.

Costruito completamente in alluminio, tutte le sue parti sono sostituibili magneticamente in modo da adattarsi velocemente a qualsiasi situazione. Questo particolare lo rende unico nella sua categoria sul mercato.

Una qualità principale è il suo sistema illuminante anulare a led (6000K) di grande potenza luminosa. Esso ha la possibilità di variare l'intensità e l’angolo di provenienza del fascio luminoso in 14 posizioni, in modo da far risaltare molto bene anche le più piccole asperità e conformazioni delle superfici in esame.

Questo prodotto è di tipo modulare: le sue parti sono predisposte per essere scollegabili (tramite attacchi magnetici) sostituendosi facilmente con altri sistemi video, oppure sostituendo rapidamente gli accessori fra loro.

Il VCR-P può essere collegato a PC o laptop tramite la sua telecamera USB da 5Mpx e le immagini possono essere catturate, comparate, misurate e archiviate con il nostro software Video View Basic.


CONTENUTO DEL KIT

Body per VCR Body per VCR completo di telecamera USB 2.0 con CMOS da 5Mpx (SPT DNS 000685)
codice SPT OVT 000698

oppure

Body per VCR completo di telecamera USB3.0 con CMOS da 5Mpx (SPT DNS 000687)
codice SPT OVT 000699
Stand Lite Stand "x-y" 10 mm
codice STAND PRO 10177
Luce anulare Set luce anulare con attacco magnetico per STAND PRO 10177
codice SPT OVT 000624
Obiettivo Obiettivo 320X (campo visivo 0,85 x 0,64 mm)
codice 320-P
Cavo USB Cavo USB
codice SPT OVT 013 4PNUSB (per telecamera USB 2.0)
codice SPT OVT 013 MCUSB3 (per telecamera USB 3.0)
Software Video View Software Video View Basic
per la visione, acquisizione e misurazione delle immagini
codice VVB 10395

MODELLI DISPONIBILI

Camera Software Codice
USB2.0 CMOS da 5Mpx Video View BASIC VCR-SL DN50 10458
USB3.0 CMOS da 5Mpx Video View BASIC VCR-SL EN50 10458

OPZIONALI

Stand Lite Stand "Lite" completo di illuminatore a 24 led con intensità regolabile
codice STAND SLI 226
VCR stand CX VCR stand CX
Stand CX per VCR completo di stage X-Y "10 mm", CX light e obiettivo 200-CX
codice STAND PCX 10447

Come STAND PCX 10447, ma con rulli magnetici
codice STAND PCM 10448
Coppia di rulli magnetici Coppia di rulli magnetici per "Stand XY" della serie VCR
Lunghezza: 104 mm
codice SPT OVT 000401
Coppia di rulli magnetici Coppia di rulli magnetici per "Stand XY" della serie VCR
Lunghezza: 102 mm
codice SPT OVT 000233
Prismi metallici Coppia di mini prismi metallici per la perfetta staticità di oggetti cilindrici in posizione orizzontale (dimensioni: 50x30x30mm)
codice SPT OVT 000626
prisma singolo:
codice SPT OVT 000621
Angolari magnetici Magnetic Stand-Up 25 Coppia di angolari magnetici a 90°, consentono di trattenere perfettamente allineati e perpendicolari all'obiettivo oggetti molto sottili o difficilmente manipolabili (es. sezioni di lamine di metallo, fogli di carta, plastica, ecc.). Dimensioni: 25x25x15mm
codice SPT OVT 000489
Anello distanziatore Anello distanziatore (altezza 43mm) per Stand Lite e Stand xy. Indispensabile quando si vogliono usare obiettivi della serie alta definizione (LDH) o 15X della serie VCR (campo visivo: 18,2 x 13,6mm). Da abbinare preferibilmente con l'anello distanziatore da 24mm per esaminare piccoli oggetti tridimensionali.
codice SPT OVT 000396
Anello distanziatore Anello distanziatore (altezza 24mm) per Stand Lite e Stand xy. Da abbinare necessariamente all'anello da 43mm se si vogliono esaminare oggetti tridimensionali o superfici curve con obiettivi LDH o 15X della serie VCR. Con lo Stand CX è indispensabile utilizzarlo in presenza di piccoli oggetti tridimensionali.
codice SPT OVT 000399
Cold Light Ring Cold Light Ring 80-120 Illuminatore per distanze di lavoro 80-120mm, con attacco magnetico ad alta intensità luminosa e regolatore di potenza per ottiche ad alta definizione (serie LDH). Da utilizzare con "Stand CX".
codice SPT OVT 000625

OTTICHE DISPONIBILI PER VCR-P con Attacco Magnetico
(illuminazione anulare)

Aggancio del corpo con la base  Inserimento di un obiettivo nella sua sede

Codice Ingrandimento
video
Campo visivo Diametro minimo
ispezionabile
del cilindro [mm]
VCR-15 15X 18 x 13 mm Distanza rullo e obiettivo
A-25 25X 11,0 x 8,7 mm
D-50 50X 5,5 x 4,2 mm
F-75 75X 3,6 x 2,7 mm
G-100 100X 2,7 x 2,0 mm
H-150 150X 1,8 x 1,4 mm
♦ 200-P 200X 1,3 x 0,98 mm
♦ 320-P 320X 0,85 x 0,64 mm
♦ 475-P 475X 0,55 x 0,42 mm
♦ 750-P 750X 0,35 x 0,26 mm
♦ 1100-P 1100X 0,25 x 0,19 mm
♦ 1500-P 1500X 0,16 x 0,12 mm
♦ 2350-P 2350X 0,12 x 0,09 mm

 ♦ Obiettivi utilizzabili anche con luce coassiale.
 Escursione sull'asse Z del VCR = 23 mm.
 Altre ottiche disponibili su richiesta.

NB: È possibile ispezionare cilindri con diametro inferiore a 115 mm utilizzando dei supporti adeguati come negli esempi riportati nella sezione "Base a Rulli".

SCEGLIERE L'OBIETTIVO GIUSTO
OSSERVANDO IL VALORE DELL'AREA VISIVA:

Cliccare sopra i tasti

Ogni pulsante della tastiera raffigurata, rappresenta un'immagine ripresa utilizzando l'ingrandimento scelto.

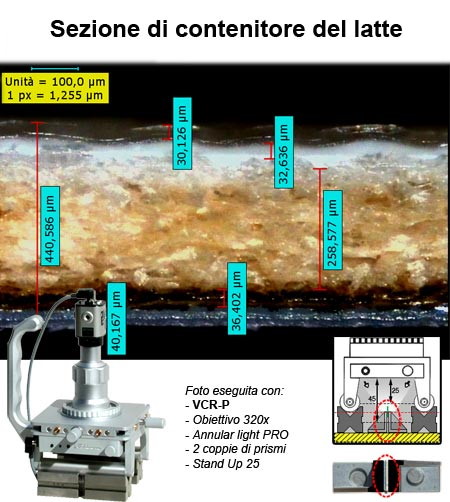

Esempio pratico di impiego di un VCR con PRISMI e STAND-UP

Sezione di un contenitore del latte

POSSIBILI APPLICAZIONI

Distanza esistente tra
illuminatore e piano

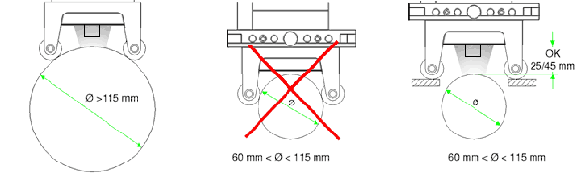

Distanza di lavoro ottimale tra la superficie di un cilindro e l'illuminatore
(Ø min 115mm)
Posizione che deve avere il cilindro quando ha un diametro inferiore a 115mm

Altezza massima degli oggetti se poggiati sul piano: 7mm Posizione dei supporti di rialzo (prismi) per l'ispezione di oggetti alti tra i 12 e 32mm Posizione dei prismi per l'ispezione di oggetti alti
tra i 42 e 62mm

Ispezione di sezioni di fogli multistrati o di profili molto sottili mediante l'uso di prismi e STAND UP magnetici Supporto (prisma) per l'ispezione di piccoli oggetti cilindrici

Per una corretta illuminazione attenersi al seguente esempio
Usare gli spessori per i cilindri di piccole dimensioni
 SÌ NO SÌ

Parti in ombra
(non visibili)
Raggi luminosi che giungono su di una superficie irregolare
Parti in luce
(visibili)
Raggi riflessi che formano l'immagine visibile

L'illuminazione è fornita da una fonte luminosa predisposta anularmente attorno all'obiettivo. La visione dell'oggetto attraverso l'obiettivo crea un'immagine poco contrastata poichè i raggi vengono riflessi e assorbiti in maniera diversa dalle varie superfici.
Questo tipo di illuminazione è la più utilizzata perchè si adatta alla maggior parte delle superfici di differenti materiali.
Incisione su titanio
Incisione su titanio
Foglio di carta
Foglio di carta
Moneta da 1 Euro
Moneta da 1 Euro

Lavorando con la "Luce Anulare Professionale"

La possibilità di ispezionare qualsiasi tipo di superficie con tutta la gamma di obiettivi disponibili della serie VCR (25x/2350x) e della serie in alta definizione (LDH), darà la certezza all'operatore di poter utilizzare il microscopio video in tutte le occasioni.

A differenza della luce anulare Lite, la versione Professionale permette di selezionare 14 differenti angolazioni di illuminazione intorno al soggetto così da osservare ogni particolare e rendere l'immagine visibile e stereoscopica come in questi due esempi:


Banconota da 50 Euro
Esempi di luce anulare professionale



Moneta da 1 Euro





Tastiera


Luce anulare
Set Luce anulare Professional

Cliccando sulle tastiere avrete una dimostrazione visiva dei pattern di illuminazione.


Tastiera


Esempi di luce anulare professionale

L'uso della luce angolata viene suggerito anche per mettere in risalto le asperità o la conformazione delle varie superfici.

ESEMPI APPLICATIVI

Retino di stampa (50X)
Retino di stampa (50X)
Punto di stampa (200X)
Punto di stampa
(200X)
Retino di stampa (200X)
Retino di stampa
(200X)
Matrice flexografica (25X)
Matrice flexografica
(25X)
Cilindro anilox (1550X)
Cilindro anilox
(1550X)
Lastra incisa per stampa offset (320X)
Lastra incisa
per stampa offset (320X)
Sezione del contenitore del latte (320X)
Sezione del contenitore
del latte (320X)
Sezione di biglietto di visita (475X)
Sezione di biglietto di visita
(475X)
Sezione di tessuto gommato (matrice di stampa) (75X)
Sezione di tessuto gommato (matrice di stampa) (75X)
Filo della lama di un rasoio (750X)
Filo della lama di un rasoio
(750X)
Bordo della lama di un rasoio esaminata con luce coassiale (750X)
Bordo della lama di un
rasoio esaminata con
luce coassiale (750X)
Meccanismo di orologio (100X)
Meccanismo di orologio
(100X)
Cartoncino di notes (50X)
Cartoncino per notes
(50X)
Cartoncino di notes (320X)
Cartoncino per notes
(320X)
Fotocopia su carta bianca con tracce di toner (320X)
Fotocopia su carta bianca con tracce di toner (320X)
