JUMBO LITE

Il Jumbo Lite è strutturalmente identico al fratello maggiore Work Station Jumbo, la differenza risiede nel movimento motorizzato della testata video-ottica a comando unicamente manuale.

È risaputo che la messa a fuoco degli oggetti da misurare a video è la fase più critica di molti videomicroscopi, infatti l'attendibilità delle misurazioni dipende molto dalla precisione con la quale è stata effettuata la messa a fuoco. Il movimento motorizzato della testata nella messa a fuoco può essere eseguito con grande precisione grazie alla possibilità di effettuare microspostamenti con il joystick.

Jumbo Lite è provvisto di un software di misurazione che prevede l'acquisizione, la misurazione, la comparazione e l'archiviazione delle immagini.

Questo videomicroscopio è stato progettato per poter seguire l'evoluzione delle esigenze aziendali: rappresenta la corretta risposta al bisogno di aumentare la precisione della qualità produttiva.

CONTENUTO DEL KIT

	Stand Control motorizzato completo di base (37 x 55 x 95 cm - peso ca. 20kg) codice SPT OVT 000633
	Body VCR completo di microtelecamera a colori da 1/3" ad alta risoluzione e sensibilità codice SPT OVT 000388
	Obiettivo (50X) con attacco magnetico codice D-50
	Obiettivo (320X) con attacco magnetico codice 320-P
	Cold Light Ring 25-45 Potente e compatto illuminatore a 24 led con attacco magnetico e cavo di collegamento. Distanza di lavoro 25-45 mm codice SPT OVT 000566
	Lo stand SMX-Y viene fornito completo di slitta manuale a microspostamenti (75-50 mm x-y) e il visore SLIM 4x5" che inserito nell'apposita guida sotto lo stand permette di avere sul monitor il profilo degli oggetti per poter eseguire misurazioni. codice SPT OVT 000492
	Set controllo motore completo di: Joystick per movimento motore (codice SPT OVT 000521), 2 connettori per utilizzo del motore in manuale (codice SPT OVT 000522) codice SPT OVT 000547
	Cavo video power (2,3 m) codice SPT OVT 000034
	Set di cavi completo di: Cavo video RCA-RCA (codice SPT OVT 000032), Cavo collegamento motore (codice SPT OVT 000501), Cavo 12V-12V 1m. (codice SPT OVT 000033) codice SPT OVT 000504
	Alimentatore stabilizzato Input: 100-240V / 47-63Hz Output: 12V-5A / 24V-3A codice SPT ALP 000505
	Software per misurazione, comparazione e archiviazione di immagini in live per PC e laptop. codice LLE 10121

ILLUMINATORI

	Cold Light Ring 24 - WD: 25-45 Illuminatore magnetico 24 led per ottiche standard serie VCR con possibilità di selezionare 14 differenti angoli di provenienza della luce. Completo di regolatore dell'intensità luminosa. Distanza di lavoro: 24-45 mm codice SPT OVT 000620
	Cold Light Ring 24 - WD: 45-80 Illuminatore magnetico 24 led per ottiche standard serie VCR con possibilità di selezionare 14 differenti angoli di provenienza della luce. Completo di regolatore di intensità luminosa. Distanza di lavoro: 45-80 mm codice SPT OVT 000645
	Cold Light Ring 24 - WD: 80-120 Illuminatore magnetico 24 led per ottiche standard serie VCR con possibilità di selezionare 14 differenti angoli di provenienza della luce. Completo di regolatore di intensità luminosa. Distanza di lavoro: 80-120 mm codice SPT OVT 000678
	Cold Light Ring 24 - WD: 120-150 Illuminatore magnetico 24 led per ottiche standard serie VCR con possibilità di selezionare 14 differenti angoli di provenienza della luce. Completo di regolatore di intensità luminosa. Distanza di lavoro: 120-150 mm codice SPT OVT 000646
	Cold Light Ring 24 - WD: 30-50 Illuminatore magnetico 24 led per ottiche standard serie VCR con possibilità di selezionare 14 differenti angoli di provenienza della luce. Completo di regolatore di intensità luminosa. Distanza di lavoro: 30-50 mm Da utilizzare su Stand CX codice SPT OVT 000647
	Cold Light Ring 48 - WD: 80-120 Illuminatore magnetico 48 led completo di regolazione di intensità luminosa. Distanza di lavoro: 80-120 mm codice SPT OVT 000622
	Cold Light Ring 25-45 Potente e compatto illuminatore a 24 led con attacco magnetico e cavo di collegamento. Distanza di lavoro 25-45 mm codice SPT OVT 000566
	Cold Light Ring 80-120 Potente e compatto illuminatore a 24 led con attacco magnetico e cavo di collegamento. Distanza di lavoro 80-120 mm codice SPT OVT 000625
	Cold Light Ring 120-150 Potente e compatto illuminatore a 24 led con attacco magnetico e cavo di collegamento. Distanza di lavoro 120-150 mm codice SPT OVT 000679
	Anello distanziatore Per regolare la distanza di lavoro dei Cold Light Ring da 80-120mm a 25-45 mm (ring illuminanti 24 led) codice SPT OVT 000546

	CX Light luce coassiale con attacco magnetico senza obiettivo codice SPT OVT 000071
	CX Ring 10 anello distanziale magnetico 10 mm da utilizzare con obiettivi serie VCR e dispositivo a luce coassiale, su stand CX. codice SPT OVT 000072
	CX Ring 14 anello distanziale magnetico 14 mm da utilizzare con obiettivi serie VCR e dispositivo a luce coassiale, su stand CX. codice SPT OVT 000231
	Raccordo di prolunga (40mm) per obiettivi codice SPT OVT 000463

	Cold light Arms Illuminatore con due bracci semirigidi ad alta intensità luminosa a luce fredda funzionanti a 12V e basso consumo. Predisposto con attacco magnetico per essere facilmente posizionato. Dati tecnici: Alimentazione: 12V 40 mA Lunghezza bracci: 37 cm; Peso: 130 g codice SPT OVT 000369
	Magnetic Power Distributor dispositivo con attacco magnetico che consente di collegare 2 dispositivi a 12V codice SPT OVT 000293

OBIETTIVI

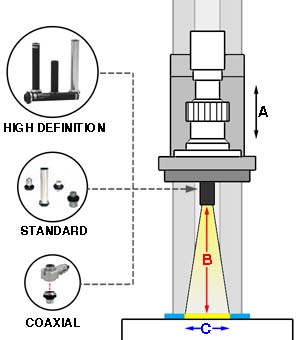

A - Spostamento testata video-ottica

B - Distanza di lavoro

C - Campo visivo

OTTICHE AD ALTA DEFINIZIONE E GRANDE DISTANZA DI LAVORO
(con attacco magnetico)

Codice	Ingrandimento riferito ad un monitor da 14"* e telecamera da 1/3"	Campo visivo su qualunque monitor 4:3	Distanza di lavoro
LDH-10	10X	25 x 18 mm	126 mm
LDH-15	16X	17,5 x 12,5 mm	84 mm
LDH-50	50X	5,5 x 4,2 mm	145 mm
LDH-100	100X	2,7 x 2 mm	73 mm
LDH-200	215X	1,2 x 0,9 mm	66 mm
LDH-300	290X	1,0 x 0,7 mm	73 mm
LDH-400	425X	0,6 x 0,5 mm	73 mm
LDH-500	550X	0,5 x 0,35 mm	73 mm
LDH-2350	2350X	0,12 x 0,09 mm	20 mm
* Un ingrandimento, es. 50X, vuol dire che se si misura con un normale righello l'immagine che appare sul monitor con schermo di 14", la stessa risulterà più grande di 50 volte rispetto alle dimensioni reali dell'oggetto in esame.

OTTICHE STANDARD (con attacco magnetico)

Codice	Ingrand. video	Campo visivo	Distanza di lavoro
SE-10 **	10X	24 x 18 mm	126 mm
SE-15 **	15X	18,2 x 13,6 mm	79 mm
SE-20 **	20X	15 x 11,8 mm	65 mm
A-25	25X	11,0 x 8,7 mm	38 mm
D-50	50X	5,5 x 4,2 mm	26 mm
F-75	75X	3,6 x 2,7 mm	24 mm
G-100	100X	2,7 x 2,0 mm	30 mm
H-150	150X	1,8 x 1,4 mm	23 mm
** Questa ottica è utilizzabile soltanto con lo STAND-SE e il Jumbo.

OTTICHE PER LUCE COASSIALE (con attacco magnetico)

Codice	Ingrand. video	Campo visivo	Distanza di lavoro
200-P	253X	1,3 x 0,98 mm	33 mm
CX-200	210X	1,3 x 0,98 mm	33 mm
320-P	390X	0,85 x 0,64 mm	20 mm
475-P	550X	0,55 x 0,42 mm	12 mm
750-P	950X	0,35 x 0,26 mm	8 mm
1100-P	1380X	0,25 x 0,19 mm	13 mm
1500-P	1810X	0,16 x 0,12 mm	10 mm
2350-P	2750X	0,1 x 0,09 mm	6 mm

I valori riportati nelle tabelle potrebbero essere leggermente differenti (5-10%) a causa delle differenti serie ottiche e meccaniche.

SLITTE

	Tavola di traslazione XY 150x50 mm codice SLI MAR 000206
	Tavola di traslazione XY 25x25 mm codice SLI MAR 000207 Tavola di traslazione XY 50x50 mm codice SLI MAR 000205 Tavola di traslazione XY 100x100 mm codice SLI MAR 000208
	Testina micrometrica digitale 0,001 mm; range 0-50 mm codice SPT LIN 000374
	Testina micrometrica centesimale 0,01 mm; range 25 mm codice SPT TES 000381
	Tavola di traslazione miniaturizzata XY 10x10 mm (Dimensioni: 120x120x16 mm; Peso: 430 g) codice SLI OVT 000438
	Stand per tavole micrometriche x-y codice SPT OVT 000553
	Visore piatto (slim) per effettuare misure di profili (5x4") codice 3709
	Come 3709, ma con alimentatore stabilizzato codice 3709/A
	Lo stand SMX-Y viene fornito completo di slitta manuale a microspostamenti (75-50 mm x-y) e il visore SLIM 4x5" che inserito nell'apposita guida sotto lo stand permette di avere sul monitor il profilo degli oggetti per poter eseguire misurazioni. codice SPT OVT 000492

DOCUMENTAZIONE

Schema di collegamento (162 Kb)
