RULER ABSOLUTE

La nuova riga ottica-video Ruler Absolute è stata progettata per effettuare delle misure lineari di alta precisione. Il suo display mantiene memorizzato la posizione di "zero" anche spento.

La Ruler Absolute è dotata di un preciso sistema di misurazione lineare garantito da una riga ottica e da un gruppo ottico/video posto su di un carrello scorrevole, pilotato da una manopola frizionata che permette micro-spostamenti.

Il carrello trasversale ha una corsa massima di 10 mm. Il suo movemento è necessario per consentire l'ampliamento dell'area di esplorazione e per un allineamento più veloce. Solo durante le misurazioni questo carrello deve essere tenuto completamente rientrato, è ammesso uno spostamento massimo di 3 mm.

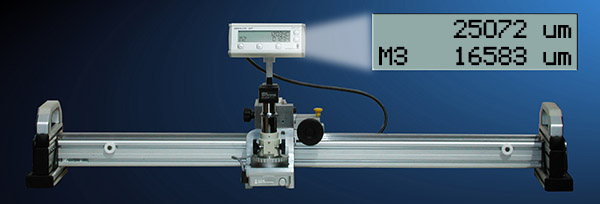

OPTIC RULER ABSOLUTE

La versione ottica è composta principalmente da:

• una riga ottica con risoluzione di 1 µm e accuratezza di ±3 µm;
• un microscopio ottico per ingrandimenti da 7X, 20X o 40X;
• un display digitale che indica la posizione lineare in tempo reale, che può memorizzare fino a 9 posizioni (mantenute a strumento spento).

Le posizioni e le memorie sono azzerabili sia dal display digitale che dal software.

Non è necessario collegare nessun cavo in quanto il display digitale è alimentato da una batteria al litio di lunga durata.

L'oculare del microscopio è dotato di un crocino per facilitare l'individuazione del punto esatto di partenza e quello di arrivo.

Nel caso si desideri trasformare questa riga ottica in una riga video è possibile acquistare un kit che contiene una telecamera USB completa di adattatore, uno speciale obiettivo con campo visivo di 14 mm e il software Video View.

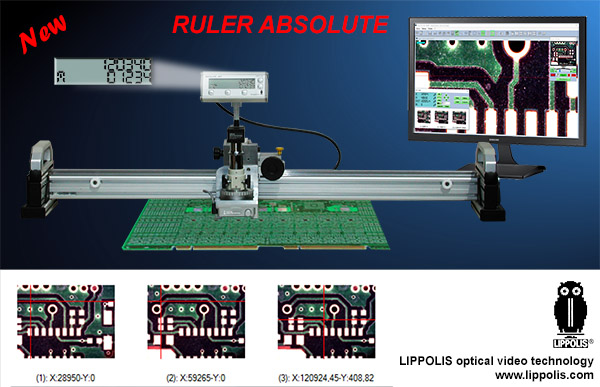

VIDEO RULER ABSOLUTE

La versione video amplifica enormemente il campo di utilizzo dello strumento mediante la telecamera USB 3.0 e al software Video View Basic. Con esso è possibile effettuare ogni tipo di misurazione all'interno dell'area visibile a monitor, inoltre calcoli lineari punto-punto spostandosi con la riga su aree lontane tra loro.

Grazie alla funzione personalizzata del software sarà possibile catturare più immagini marcate da un crocino indicante il punto di partenza o di arrivo delle misurazioni effettuate. Due di queste immagini, anche distanti tra loro, potranno essere selezionate e avere la misura immediata della distanza tra i due crocini.

Sull'immagine che compare a monitor quando la riga è ferma, è possibile fare tutte le misurazioni di cui dispone il software (raggi, diametri, distanza, tangenti, ecc.) ma anche distanze tra un punto (disassato) individuato sull'immagine e il punto del crocino di una immagine memorizzata in questa fase.

La Ruler Absolute è disponibile in quattro modelli in base alla lunghezza utile: 300, 500, 700 o 1000 mm. Misure superiori sono prodotte su richiesta.

Le maniglie situate agli estremi permettono una comoda trasportabilità e un facile posizionamento.

Il carrello scorrevole è dotato di sistema anti slittamento, senza ruote dentate o cremagliere.
