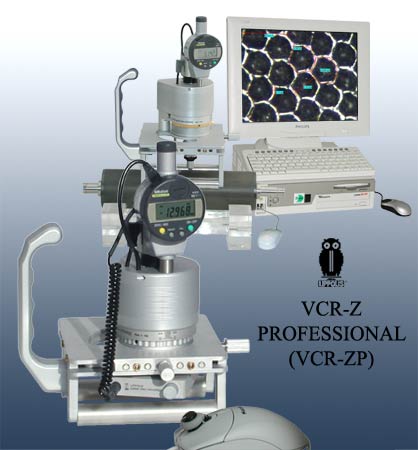

VIDEO CHECK ROLL-Z PROFESSIONAL (VCR-ZP)
Il VCR-ZP è un compatto videomicroscopio a colori completamente motorizzato interamente in alluminio, con messa a fuoco automatica con step minimi fino a 1 micron. Il sistema ottico usato è del tipo a ottiche intercambiabili con attacco magnetico in grado di effettuare ingrandimenti tra 15X e 2350X (riferiti a un monitor 14") su superfici piane e curve.
La precisione delle misurazioni X-Y e sull'asse Z è elevatissima (2 micron a 1500X), se abbinato al nostro software Video View Basic, che ne controlla anche la messa a fuoco.
Il VCR-ZP viene interfacciato a PC o portatile tramite telecamera USB da 5Mpx e le immagini possono essere misurate, comparate e archiviate.
Lo spostamento meccanico micrometrico (10 mm) sugli assi X e Y della testata video-ottica è garantito da una slitta di grande precisione di dotazione.
Un sistema a luce anulare, con possibilità di variazione dell'angolo di provenienza della stessa luce in 14 differenti posizioni, consente all'operatore di avere una visione tridimensionale delle superfici sotto esame.
La messa a fuoco nel sistema VCR-ZP può essere fatta in modalità automatica, semiautomatica e manuale in funzione della precisione e della velocità di esecuzione che si desidera ottenere.
È un videomicroscopio modulare che può utilizzare la vasta gamma di accessori disponibili per la serie VCR, ciò lo rende estremamente interessante in applicazioni particolari che solo videomicroscopi da laboratorio molto costosi possono soddisfare.
Il VCR-ZP è lo strumento maggiormente usato nel controllo dei cilindri flexografici, matrici in gomma e nei laboratori per la preparazione delle matrici di stampa anilox, nel settore grafico della calcografia per la misura e il controllo delle incisioni per la stampa della carta-moneta.
L'utilizzo di questo videomicroscopio direttamente in produzione nel settore metallografico è possibile grazie alla disponibilità di un kit per luce coassiale che consente la visione e le misurazioni di cricche e difetti vari sulle superficie dei metalli.
CONTENUTO DEL KIT
 |

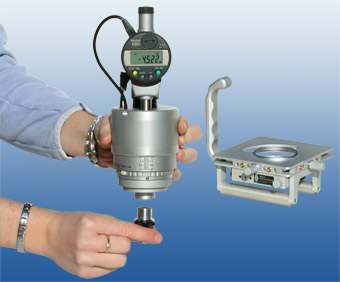

Body VCR-Z motorizzato completo di telecamera USB 2.0 CMOS da 1.3Mpx (SPT DNS 000684) e comparatore digitale millesimale Mitutoyo codice SPT OVT 000721 oppure Body VCR-Z motorizzato completo di telecamera USB3.0 CMOS da 5Mpx (SPT DNS 000687) e comparatore digitale millesimale Mitutoyo codice SPT OVT 000722 |
 |
Stand "X-Y" 10 mm codice STAND ZPY 10211 |
 |
Set luce anulare con attacco magnetico per STAND ZPY 10211 codice SPT OVT 000624 |
 |
Obiettivo 320X codice 320-P Obiettivo 750X codice 750-P Obiettivo 1500X codice 1500-P |
 |
Mouse per comando motore codice SPT TOR 000080 |
 |
Cavo "video power" per VCR-Z codice SPT OVT 000549 |
  |
Kit unità di controllo VCR-Z, cavo di alimentazione, cavo USB per collegamento a PC. Completo di software Video View Basic di messa a fuoco semi-automatica e automatica, acquisizione, comparazione e misurazione delle immagini in live. codice USZ 10449 |
MODELLI DISPONIBILI
| Camera | Software | Codice |
| USB2.0 CMOS da 5Mpx | Video View BASIC | VCR-ZP 10207A |
| USB3.0 CMOS da 5Mpx | Video View BASIC | VCR-ZP 10207B |
OPZIONALI
 |
VCR-Z stand CX: Set CX per serie VCR-Z completo di stage X-Y "10mm", illuminatore CX e obiettivo 200-CX. codice STAND ZCX 10450 Come STAND ZCX 10450, ma con rulli magnetici. codice STAND ZCXM 10451 |
 |
Coppia di rulli magnetici per "Stand XY" e "Stand CX" della serie VCR-Z Lunghezza: 132mm codice SPT OVT 000437 |
 |
Coppia di mini prismi metallici per la perfetta staticità di oggetti cilindrici in posizione orizzontale (dimensioni: 50x30x30mm) codice SPT OVT 000626 prisma singolo: codice SPT OVT 000621 |
 |
Magnetic Stand-Up 25 Coppia di angolari magnetici a 90°, consentono di trattenere perfettamente allineati e perpendicolari all'obiettivo oggetti molto sottili o difficilmente manipolabili (es. sezioni di lamine di metallo, fogli di carta, plastica, ecc.). Dimensioni: 25x25x15mm codice SPT OVT 000489 |
 |
Anello distanziatore (altezza 43mm) per Stand Lite e Stand xy. Indispensabile quando si vogliono usare obiettivi della serie alta definizione (LDH) o 15X della serie VCR (campo visivo: 18,2 x 13,6mm). Da abbinare preferibilmente con l'anello distanziatore da 24mm per esaminare piccoli oggetti tridimensionali. codice SPT OVT 000396 |
 |
Anello distanziatore (altezza 24mm) per Stand Lite e Stand xy. Da abbinare necessariamente all'anello da 43mm se si vogliono esaminare oggetti tridimensionali o superfici curve con obiettivi LDH o 15X della serie VCR. Con lo Stand CX è indispensabile utilizzarlo in presenza di piccoli oggetti tridimensionali. codice SPT OVT 000399 |
 |
Cold Light Ring 80-120 Illuminatore per distanze di lavoro 80-120mm, con attacco magnetico ad alta intensità luminosa e regolatore di potenza per ottiche ad alta definizione (serie LDH). Da utilizzare con "Stand CX". codice SPT OVT 000625 |
 |
Cold light Arms: Illuminatore con due bracci semirigidi ad alta intensità luminosa a luce fredda funzionanti a 12V e basso consumo. Predisposto con attacco magnetico per essere facilmente posizionato. Dati tecnici: Alimentazione: 12V 40 mA Lunghezza bracci: 37 cm; Peso: 130 g codice SPT OVT 000369 |
  |
Alimentatore 12V 7A Ricaricabile Dimensioni: 190 x 110 x 100 mm Peso: 3,5 kg codice UNI OVT 000246 |
APPARECCHI COMPATIBILI CON LA TESTATA VIDEO-OTTICA VCR-ZP
 |
 |
| Three Dimensional Explorer | Jumbo |
OTTICHE DISPONIBILI PER VCR-ZP con Attacco Magnetico
(illuminazione anulare)
| Codice | Ingrand. video |
Campo visivo | Diametro minimo ispezionabile del cilindro |
Massima profondità ispezionabile |
 |
Ingrand. riferito a un monitor di 14" |
Campo visivo su qualunque monitor  |
 |
 |
| VCR-15 | 15X | 18 x 13 mm | 115 mm * | 9 mm |
| B-30 | 30X | 9,0 x 6,7 mm | 80 mm | 3 mm |
| D-50 | 50X | 5,5 x 4,2 mm | 80 mm | 1 mm |
| F-75 | 75X | 3,6 x 2,7 mm | 80 mm | 4 mm |
| G-100 | 100X | 2,7 x 2,0 mm | 100 mm * | 8 mm |
| H-150 | 150X | 1,8 x 1,4 mm | 80 mm | 2 mm |
| ♦ 200-P | 200X | 1,3 x 0,98 mm | 215 mm | 10 mm |
| ♦ 320-P | 320X | 0,85 x 0,64 mm | 85 mm * | 5 mm |
| ♦ 475-P | 475X | 0,55 x 0,42 mm | 85 mm * | 5 mm |
| ♦ 750-P | 750X | 0,35 x 0,26 mm | 80 mm | 3 mm |
| ♦ 1100-P | 1100X | 0,25 x 0,19 mm | 85 mm * | 5 mm |
| ♦ 1500-P | 1500X | 0,16 x 0,12 mm | 95 mm * | 7 mm |
| ♦ 2350-P | 2350X | 0,12 x 0,09 mm | 80 mm | 4 mm |
| ♦ Obiettivi utilizzabili anche con luce coassiale. Escursione sull'asse Z del VCR = 23 mm. Altre ottiche disponibili su richiesta. * possono ispezionare anche cilindri aventi minimo Ø 80 mm solo se abbinati all'anello distanziatore (codice SPT OVT 000399). NB: È possibile ispezionare cilindri con diametro inferiore utilizzando dei supporti adeguati come negli esempi riportati nella sezione "Base a Rulli". |
||||
|
 |
Cliccare sopra i tasti
|
||||||||||||||
| Ogni pulsante della tastiera raffigurata, rappresenta un'immagine ripresa utilizzando l'ingrandimento scelto. | ||||||||||||||||
Esempio pratico di impiego di un VCR con PRISMI e STAND-UP
 |
POSSIBILI APPLICAZIONI
 |
 |
 |
| Distanza esistente tra illuminatore e piano |
Distanza di lavoro ottimale tra la superficie di un cilindro e l'illuminatore (Ø min 115mm) |
Posizione che deve avere il cilindro quando ha un diametro inferiore a 115mm |
 |
 |
 |
| Altezza massima degli oggetti se poggiati sul piano: 7mm | Posizione dei supporti di rialzo (prismi) per l'ispezione di oggetti alti tra i 12 e 32mm | Posizione dei prismi per l'ispezione di oggetti alti tra i 42 e 62mm |
 |
 |
 |
| Ispezione di sezioni di fogli multistrati o di profili molto sottili mediante l'uso di prismi e STAND UP magnetici |  |
Supporto (prisma) per l'ispezione di piccoli oggetti cilindrici |
| Per una corretta illuminazione attenersi al seguente esempio | ||
 |
||
| SÌ | NO | SÌ |
ESEMPI DI ILLUMINAZIONE
| ⇓⇓ Superfici con Illuminazione Anulare ⇓⇓ | |||
 |
 |
 |
 |
| Plexiglas con serigrafia (200X) |
Vetro trattato (320X) | Cilindro anilox (1000X) | Cilindro rotocalco (750X) |
 |
 |
 |
 |
| ⇑⇑ Superfici con Illuminazione Coassiale ⇑⇑ | |||
LUCE ANULARE
|
|
||||
|
|
 |
L'illuminazione è fornita da una fonte luminosa predisposta anularmente attorno all'obiettivo. La visione dell'oggetto attraverso l'obiettivo crea un'immagine poco contrastata poichè i raggi vengono riflessi e assorbiti in maniera diversa dalle varie superfici. Questo tipo di illuminazione è la più utilizzata perchè si adatta alla maggior parte delle superfici di differenti materiali. |
|||
 |
||||
|
||||
LUCE COASSIALE
 |
L'illuminazione passa sullo stesso asse dell'obiettivo. La luce arriva perpendicolarmente sulla superficie dell'oggetto creando dei forti contrasti; ciò e dovuto al ritorno completo dei raggi provenienti dalle superfici piane e da quelli che riflettono superfici inclinate. Questo sistema si adatta perfettamente per visualizzare incisioni di oggetti metallici. |
|||
 |
||||
|
||||
OTTICHE PER LUCE COASSIALE con Attacco Magnetico
| Codice | Ingrand. video |
Campo visivo |
Massima profondità ispezionabile | Cilindro con diametro minimo ispezionabile |
| 200-CX | 225X | 1,4 x 1,1 mm | 15 mm | S.P. / 80 mm in su |
| 320-CX | 390X | 0,7 x 0,5 mm | - | da 70 a 195 mm |
| 475-CX | 550X | 0,5 x 0,4 mm | - | da 70 a 200 mm |
| 750-CX | 950X | 0,3 x 0,2 mm | - | da 70 a 155 mm |
| 1100-CX | 1380X | 0,2 x 0,15 mm | - | da 70 a 210 mm |
| 1500-CX | 1810X | 0,15 x 0,11 mm | - | da 70 a 315 mm |
| 2350-CX | 2750X | 0,1 x 0,09 mm | - | da 70 a 600 mm |
| - I valori riportati nella tabella possono variare (5-10%) a causa delle differenti serie ottiche e meccaniche. - Questi obiettivi sono utilizzabili anche sul VCR-CX PRO con luce anulare. |
||||
Lavorando con la "Luce Anulare Professionale"
La possibilità di ispezionare qualsiasi tipo di superficie con tutta la gamma di obiettivi disponibili della serie VCR (25x/2350x) e della serie in alta definizione (LDH), darà la certezza all'operatore di poter utilizzare il microscopio video in tutte le occasioni.
A differenza della luce anulare Lite, la versione Professionale permette di selezionare 14 differenti angolazioni di illuminazione intorno al soggetto così da osservare ogni particolare e rendere l'immagine visibile e stereoscopica come in questi due esempi:
|

|
||
|
L'uso della luce angolata viene suggerito anche per mettere in risalto le asperità o la conformazione delle varie superfici.
ESEMPI APPLICATIVI
 Retino di stampa (50X) |
 Punto di stampa (200X) |
 Retino di stampa (200X) |
 Matrice flexografica (25X) |
 Cilindro anilox (1550X) |
 Lastra incisa per stampa offset (320X) |
 Sezione del contenitore del latte (320X) |
 Sezione di biglietto di visita (475X) |
 Sezione di tessuto gommato (matrice di stampa) (75X) |
 Filo della lama di un rasoio (750X) |
 Bordo della lama di un rasoio esaminata con luce coassiale (750X) |
 Meccanismo di orologio (100X) |
 Cartoncino per notes (50X) |
 Cartoncino per notes (320X) |
 Fotocopia su carta bianca con tracce di toner (320X) |
