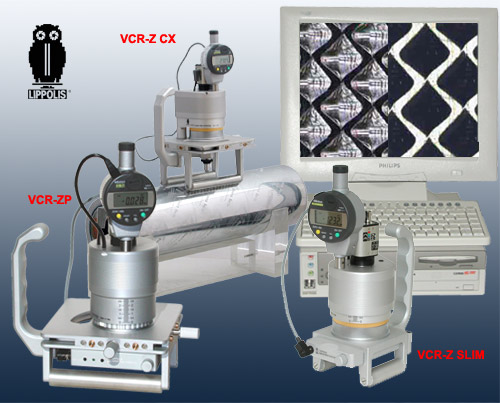

VIDEO CHECK ROLL-Z CX (VCR-Z CX)
Videomicroscopio dalle alte prestazioni in grado di ispezionare superfici piane e curve, completamente in alluminio, ha un sistema a luce anulare e uno coassiale con intensità luminosa variabile.
La serie VCR-Z CX utilizza tutta la gamma di obiettivi con attacco magnetico della serie VCR compresa tra 30X e 2350X.
Completamente motorizzato, può effettuare microspostamenti con step fino a un micron grazie a un particolare sistema di pilotaggio del micromotore.
Questa serie comprende 2 tipi di videomicroscopi: VCR-Z CX e VCR-Z CX Professional.
A differenza del VCR-Z CX (con slitta X-Y per luce coassiale) e dello Speed Light (con luce anulare), il VCR-Z CX Pro ha di corredo una slitta X-Y di precisione per luce anulare; tutte le slitte sono in grado di eseguire microspostamenti di 10 mm su assi X e Y.
Con la slitta X-Y per luce anulare è possibile utilizzare il set di illuminazione professionale che permette di variare l'angolo di provenienza della luce in 14 differenti posizioni, in questo modo l'operatore potrà avere una visione tridimensionale delle superfici sotto esame.
Due rulli fissi di appoggio, rivestiti in materiale antisdrucciolo, consentono una buona stabilità su superfici di cilindri aventi un diametro minimo di 115 mm.
Sono disponibli anche rulli magnetici per un posizionamento più stabile su superfici che lo consentono.
Il software Video View Basic di cui è corredato permette tutte le più comuni misurazioni, nonchè la comparazione e il salvataggio delle immagini in vari formati.
Il VCR-Z CX viene interfacciato a PC o laptop tramite una telecamera USB da 5Mpx.
La messa a fuoco nel sistema VCR-Z CX può essere fatta in modalità automatica, semiautomatica o manuale in funzione della precisione e velocità di esecuzione che si desidera ottenere.
La serie di apparecchi VCR-Z CX è in grado di muoversi in completo automatismo per la ricerca della messa a fuoco. Con obiettivi ad alto ingrandimento (da 750X in su) si raggiungono i 2-3µm di precisione e ripetibilità.
Questa caratteristica consente ai nostri videomicroscopi VCR-Z CX di poter misurare con grande precisione il valore di profondità di microincisioni o cricche su superfici piane o curve di differenti materiali appoggiando direttamente lo strumento sulla superficie da analizzare.
Il sistema automatico e di precisione della messa a fuoco determina il valore dell'asse Z per differenza tra superficie superiore e superficie inferiore con relative immagini documentali.
Gli utilizzi del VCR-Z CX vengono ampliati se è abbinato al Three Dimensional Explorer.
 |
| VCR-Z CX su cilindro per rotocalco (illuminazione anulare e coassiale) |
 |
| VCR-Z CX su cilindro anilox (400 L./cm. - obiettivo 2350x) |
CONTENUTO DEL KIT
 |
Body VCR-Z motorizzato completo di telecamera USB 2.0 CMOS da 1.3Mpx (SPT DNS 000684) e comparatore digitale millesimale Mitutoyo cod. SPT OVT 000721 oppure Body VCR-Z motorizzato completo di telecamera USB3.0 CMOS da 5Mpx (SPT DNS 000687) e comparatore digitale millesimale Mitutoyo cod. SPT OVT 000722 |
 |
Stand "CX" codice STAND CXZ 10293 |
 |
CX light codice SPT OVT 000071 |
 |
Obiettivo 200X codice 200-P Obiettivo 750X codice 750-P Obiettivo 1500X codice 1500-P |
 |
Mouse per comando motore cod. SPT TOR 000080 |
 |
Cavo "video power" per VCR-Z cod. SPT OVT 000549 |
  |
Kit unità di controllo VCR-Z, cavo di alimentazione, cavo USB per collegamento a PC. Completo di software Video View Basic di messa a fuoco semi-automatica e automatica, acquisizione, comparazione e misurazione delle immagini in live. cod. USZ 10449 |
MODELLI DISPONIBILI
| Camera | Software | Codice |
| USB2.0 CMOS da 5Mpx | Video View BASIC | VCR-Z CX 10231A |
| USB3.0 CMOS da 5Mpx | Video View BASIC | VCR-Z CX 10231B |
OPZIONALI
 |
Stand XY per serie VCR-Z completa di stage X-Y "10 mm" cod. STAND ZPY 10211 Come STAND ZPY 10211, ma con rulli magnetici cod. STAND ZPM 10229 |
 |
Set luce anulare con attacco magnetico per STAND ZPY 10211 codice SPT OVT 000624 |
 |
Coppia di rulli magnetici per "Stand XY" e "Stand CX" della serie VCR-Z Lunghezza: 132mm cod. SPT OVT 000437 |
 |
Coppia di mini prismi metallici per la perfetta staticità di oggetti cilindrici in posizione orizzontale (dimensioni: 50x30x30mm) codice SPT OVT 000626 prisma singolo: codice SPT OVT 000621 |
 |
Magnetic Stand-Up 25 Coppia di angolari magnetici a 90°, consentono di trattenere perfettamente allineati e perpendicolari all'obiettivo oggetti molto sottili o difficilmente manipolabili (es. sezioni di lamine di metallo, fogli di carta, plastica, ecc.). Dimensioni: 25x25x15mm codice SPT OVT 000489 |
 |
Anello distanziatore (altezza 43mm) per Stand Lite e Stand xy. Indispensabile quando si vogliono usare obiettivi della serie alta definizione (LDH) o 15X della serie VCR (campo visivo: 18,2 x 13,6mm). Da abbinare preferibilmente con l'anello distanziatore da 24mm per esaminare piccoli oggetti tridimensionali. codice SPT OVT 000396 |
 |
Anello distanziatore (altezza 24mm) per Stand Lite e Stand xy. Da abbinare necessariamente all'anello da 43mm se si vogliono esaminare oggetti tridimensionali o superfici curve con obiettivi LDH o 15X della serie VCR. Con lo Stand CX è indispensabile utilizzarlo in presenza di piccoli oggetti tridimensionali. codice SPT OVT 000399 |
 |
Power Distributor: cavo a Y più connettore F-F OLEH (cod. SPT OVT 000630) per poter collegare più utilizzatori a una presa Maschio/Femmina a basso voltaggio (6-12V / 2-3A). Combinazioni possibili: 2 Maschi + 1 Femmina 2 Femmine + 1 Maschio cod. SPT OVT 000293 |
 |
Cold Light Ring 80-120 Illuminatore per distanze di lavoro 80-120mm, con attacco magnetico ad alta intensità luminosa e regolatore di potenza per ottiche ad alta definizione (serie LDH). Da utilizzare con "Stand CX". codice SPT OVT 000625 |
 |
Cold light Arms: Illuminatore con due bracci semirigidi ad alta intensità luminosa a luce fredda funzionanti a 12V e basso consumo. Predisposto con attacco magnetico per essere facilmente posizionato. Dati tecnici: Alimentazione: 12V 40 mA Lunghezza bracci: 37 cm; Peso: 130 g cod. SPT OVT 000369 |
  |
Alimentatore 12V 7A Ricaricabile Dimensioni: 190 x 110 x 100 mm Peso: 3,5 kg cod. UNI OVT 000246 |
APPARECCHI COMPATIBILI CON LA TESTATA VIDEO-OTTICA VCR-ZP
 |
 |
| Three Dimensional Explorer | Jumbo |
OTTICHE DISPONIBILI PER VCR-Z CX con Attacco Magnetico
(illuminazione anulare)
| Codice | Ingrand. video |
Campo visivo | Diametro minimo ispezionabile del cilindro |
| ■ VCR-15 * | 15X | 18 x 13 mm |  |
| ■ B-30 | 30X | 9,0 x 6,7 mm | |
| ■ D-50 | 50X | 5,5 x 4,2 mm | |
| ■ F-75 | 75X | 3,6 x 2,7 mm | |
| ■ G-100 | 100X | 2,7 x 2,0 mm | |
| ■ H-150 | 150X | 1,8 x 1,4 mm | |
| ■ ♦ 320-P | 320X | 0,85 x 0,64 mm | |
| ■ ♦ 475-P | 475X | 0,55 x 0,42 mm | |
| ■ ♦ 750-P | 750X | 0,35 x 0,26 mm | |
| ■ ♦ 1100-P | 1100X | 0,25 x 0,19 mm | |
| ■ ♦ 1500-P | 1500X | 0,16 x 0,12 mm | |
| ■ ♦ 2350-P | 2350X | 0,12 x 0,09 mm | |
| ♦ Obiettivi utilizzabili anche con luce coassiale. Escursione sull'asse Z del VCR = 23 mm. Altre ottiche disponibili su richiesta. Tutti gli obiettivi vanno a fuoco a partire da cilindri aventi minimo Ø 115 mm. Quelli indicati con ■ possono ispezionare anche cilindri aventi minimo Ø 80 mm. Quelli indicati ■ possono ispezionare anche cilindri aventi minimo Ø 80 mm solo se abbinati all'anello distanziatore (codice SPT OVT 000399). * Obiettivo utilizzabile solo su VCR-P, VCR-ZP e VCR-Z Lite Pro. |
|||
|
 |
Cliccare sopra i tasti
|
||||||||||||||
| Ogni pulsante della tastiera raffigurata, rappresenta un'immagine ripresa utilizzando l'ingrandimento scelto. | ||||||||||||||||
Esempio pratico di impiego di un VCR con PRISMI e STAND-UP
 |
POSSIBILI APPLICAZIONI
 |
 |
 |
| Distanza esistente tra illuminatore e piano |
Distanza di lavoro ottimale tra la superficie di un cilindro e l'illuminatore (Ø min 115mm) |
Posizione che deve avere il cilindro quando ha un diametro inferiore a 115mm |
 |
 |
 |
| Altezza massima degli oggetti se poggiati sul piano: 7mm | Posizione dei supporti di rialzo (prismi) per l'ispezione di oggetti alti tra i 12 e 32mm | Posizione dei prismi per l'ispezione di oggetti alti tra i 42 e 62mm |
 |
 |
 |
| Ispezione di sezioni di fogli multistrati o di profili molto sottili mediante l'uso di prismi e STAND UP magnetici |  |
Supporto (prisma) per l'ispezione di piccoli oggetti cilindrici |
| Per una corretta illuminazione attenersi al seguente esempio | ||
 |
||
| SÌ | NO | SÌ |
ESEMPI DI ILLUMINAZIONE
| ⇓⇓ Superfici con Illuminazione Anulare ⇓⇓ | |||
 |
 |
 |
 |
| Plexiglas con serigrafia (200X) |
Vetro trattato (320X) | Cilindro anilox (1000X) | Cilindro rotocalco (750X) |
 |
 |
 |
 |
| ⇑⇑ Superfici con Illuminazione Coassiale ⇑⇑ | |||
LUCE ANULARE
|
|
||||
|
|
 |
L'illuminazione è fornita da una fonte luminosa predisposta anularmente attorno all'obiettivo. La visione dell'oggetto attraverso l'obiettivo crea un'immagine poco contrastata poichè i raggi vengono riflessi e assorbiti in maniera diversa dalle varie superfici. Questo tipo di illuminazione è la più utilizzata perchè si adatta alla maggior parte delle superfici di differenti materiali. |
|||
 |
||||
|
||||
LUCE COASSIALE
 |
L'illuminazione passa sullo stesso asse dell'obiettivo. La luce arriva perpendicolarmente sulla superficie dell'oggetto creando dei forti contrasti; ciò e dovuto al ritorno completo dei raggi provenienti dalle superfici piane e da quelli che riflettono superfici inclinate. Questo sistema si adatta perfettamente per visualizzare incisioni di oggetti metallici. |
|||
 |
||||
|
||||
OTTICHE PER LUCE COASSIALE con Attacco Magnetico
| Codice | Ingrand. video |
Campo visivo |
Massima profondità ispezionabile | Cilindro con diametro minimo ispezionabile |
| 200-CX | 225X | 1,4 x 1,1 mm | 15 mm | S.P. / 80 mm in su |
| 320-CX | 390X | 0,7 x 0,5 mm | - | da 70 a 195 mm |
| 475-CX | 550X | 0,5 x 0,4 mm | - | da 70 a 200 mm |
| 750-CX | 950X | 0,3 x 0,2 mm | - | da 70 a 155 mm |
| 1100-CX | 1380X | 0,2 x 0,15 mm | - | da 70 a 210 mm |
| 1500-CX | 1810X | 0,15 x 0,11 mm | - | da 70 a 315 mm |
| 2350-CX | 2750X | 0,1 x 0,09 mm | - | da 70 a 600 mm |
| - I valori riportati nella tabella possono variare (5-10%) a causa delle differenti serie ottiche e meccaniche. - Questi obiettivi sono utilizzabili anche sul VCR-CX PRO con luce anulare. |
||||
Lavorando con la "Luce Anulare Professionale"
La possibilità di ispezionare qualsiasi tipo di superficie con tutta la gamma di obiettivi disponibili della serie VCR (25x/2350x) e della serie in alta definizione (LDH), darà la certezza all'operatore di poter utilizzare il microscopio video in tutte le occasioni.
A differenza della luce anulare Lite, la versione Professionale permette di selezionare 14 differenti angolazioni di illuminazione intorno al soggetto così da osservare ogni particolare e rendere l'immagine visibile e stereoscopica come in questi due esempi:
|

|
||
|
L'uso della luce angolata viene suggerito anche per mettere in risalto le asperità o la conformazione delle varie superfici.
ESEMPI APPLICATIVI
 |
 |
| Bordo della lama di un rasoio esaminata con luce coassiale (750X) | Filo della lama di un rasoio (750X) |
 Retino di stampa (50X) |
 Punto di stampa (200X) |
 Retino di stampa (200X) |
 Matrice flexografica (25X) |
 Cilindro anilox (1550X) |
 Lastra incisa per stampa offset (320X) |
 Sezione del contenitore del latte (320X) |
 Sezione di biglietto di visita (475X) |
 Sezione di tessuto gommato (matrice di stampa) (75X) |

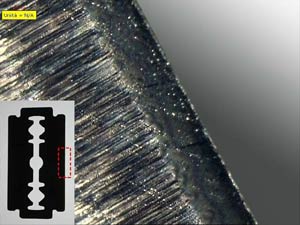

 Filo della lama di un rasoio (750X) |

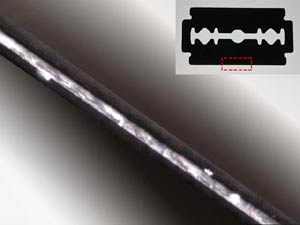

 Bordo della lama di un rasoio esaminata con luce coassiale (750X) |
 Meccanismo di orologio (100X) |
 Cartoncino per notes (50X) |
 Cartoncino per notes (320X) |
 Fotocopia su carta bianca con tracce di toner (320X) |
