VIDEO CHECK ROLL-Z Lite (VCR-ZLite)
![Video Check Roll-Z Lite (VCR-ZLite)](../images/vcrzlmain.jpg)
È un videomicroscopio portatile per ispezioni e misurazioni di particolari su superfici piane e curve in asse X-Y-Z. Molto robusto, completamente in alluminio, a ottiche intercambiabili, utilizza la stessa gamma di obiettivi ed accessori della serie VCR. A differenza del VCR-Z, il VCR-ZLite effettua misurazioni micrometriche in asse Z con controllo manuale della messa a fuoco con grande precisione grazie all'ausilio di un meccanismo di pilotaggio nei microspostamenti abbinato al nostro software.
Un comparatore digitale millesimale assicura un'immediata lettura del valore di profondità ricavato per differenza di messa a fuoco tra le due superfici.
Collegato a un PC o un portatile tramite telecamera a colori USB da 5Mpx e pilotato dal nostro software di messa a fuoco, step dopo step anche gli operatori meno esperti potranno avere una reale lettura dei valori in asse Z e calibrare automaticamente le ottiche.
Il VCR-ZLite è fornito di un sistema illuminante anulare regolabile ad alta intensità luminosa che permette di ottenere immagini video di qualità, i fotogrammi preferiti si possono salvare su disco nei formati più comuni.
Tramite il software Video View Basic è possibile eseguire misurazioni dal vivo, comparazioni e archiviazioni delle immagini con estrema facilità. Il software permette anche di effettuare misurazioni sulle immagini salvate anche a distanza di tempo e senza la necessità di un videomicroscopio collegato al PC.
Grazie alla sua compattezza, praticità d'uso (lavora a 5V) e a un costo contenuto, il VCR-ZLite diventa lo strumento ideale per tutti coloro che devono viaggiare, avendo a disposizione uno strumento affidabile e di precisione da collegare al proprio laptop.
Il VCR-ZLite assume la denominazione di VCR-ZLite CX quando viene fornito con una slitta X-Y con microspostamenti (10 mm), set con luce coassiale e set con luce anulare. Questa versione è consigliata per chi vuole fare micrografie, ispezionare e misurare superfici difficili come per esempio la profondità delle cellette dei cilindri di stampa per rotocalco o anilox.
È disponibile la versione VCR-ZLite Pro qualora si desiderasse disporre di una sorgente luminosa con la possibilità di illuminare gli oggetti da molti angoli differenti, indispensabile per avere la tridimensionalità degli oggetti, ad esempio la visibilità di alcuni ologrammi stampati. Con questa configurazione il sistema è in grado di assolvere a quasi tutte le richieste di ispezione di superfici metalliche e in polimero.
![]() |

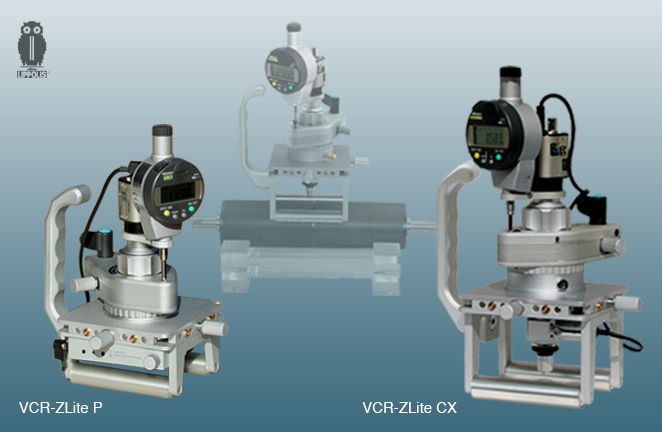

![]() VCR-ZLite CX con luce coassiale |
CORREDO BASE COMUNE A TUTTI I VCR-ZLite
![]() |

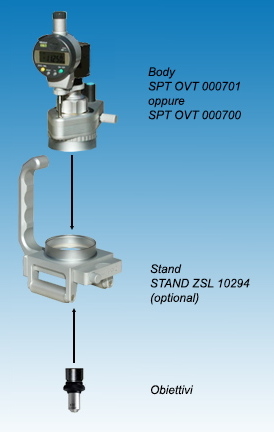

Body per VCR ZL completo di telecamera USB2.0 CMOS da 5Mpx (SPT DNS 000685) codice SPT OVT 000701 oppure Body per VCR ZL completo di telecamera USB3.0 CMOS da 5Mpx (SPT DNS 000687) codice SPT OVT 000700 |
![]() |
Cavo USB codice SPT OVT 013 4PNUSB (per telecamera USB 2.0) codice SPT OVT 013 MCUSB3 (per telecamera USB 3.0) |
![]() |
Software Video View Basic per la visione, acquisizione e misurazione delle immagini codice VVB 10395 |
![]() |
Valigia in alluminio per VCR Ingombro: 380 x 266 x 160 mm codice VAL AMA 000212 |
CORREDO BASE VCR-ZLite PRO
![]() |

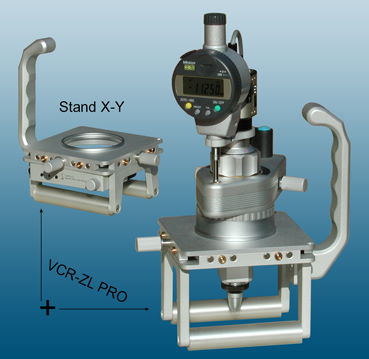

Stand "x-y" 10 mm codice STAND PRO 10177 |
![]() |
Set luce anulare con attacco magnetico per STAND PRO 10177 codice SPT OVT 000624 |
![]() |
Obiettivo 475X (campo visivo 0,55 x 0,42 mm) codice 475-P |
Camera | Software | Codice |
USB2.0 CMOS da 5Mpx | Video View BASIC | VCR-ZLP DN50 10360 |
USB3.0 CMOS da 5Mpx | Video View BASIC | VCR-ZLP EN50 10360 |
CORREDO BASE VCR-ZLite CX
![]() |

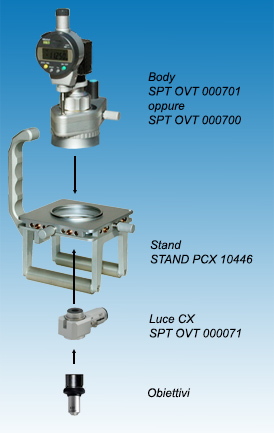

Stand "CX" codice STAND PCX 10446 |
![]() |
CX light codice SPT OVT 000071 |
![]() ![]() |
Obiettivo 475X codice 475-P Obiettivo 750X codice 750-P |
Camera | Software | Codice |
USB2.0 CMOS da 5Mpx | Video View BASIC | VCR-ZLCX DN50 10188 |
USB3.0 CMOS da 5Mpx | Video View BASIC | VCR-ZLCX EN50 10188 |
OPZIONALI
![]() |
Stand "CX" codice STAND PCX 10446 e Stand "x-y" 10 mm codice STAND PRO 10177 |
![]() |
CX light codice SPT OVT 000071 |
![]() |
Set luce anulare con attacco magnetico per STAND PRO 10177 codice SPT OVT 000624 |
![]() |
Coppia di rulli magnetici per "Stand Lite" Lunghezza: 63 mm codice SPT OVT 000232 |
![]() |
Coppia di rulli magnetici per "Stand XY" della serie VCR Lunghezza: 104 mm codice SPT OVT 000401 |
![]() |
Coppia di rulli magnetici per "Stand XY" della serie VCR Lunghezza: 102 mm codice SPT OVT 000233 |
![]() |
Coppia di mini prismi metallici per la perfetta staticità di oggetti cilindrici in posizione orizzontale (dimensioni: 50x30x30mm) codice SPT OVT 000626 prisma singolo: codice SPT OVT 000621 |
![]() |
Magnetic Stand-Up 25 Coppia di angolari magnetici a 90°, consentono di trattenere perfettamente allineati e perpendicolari all'obiettivo oggetti molto sottili o difficilmente manipolabili (es. sezioni di lamine di metallo, fogli di carta, plastica, ecc.). Dimensioni: 25x25x15mm codice SPT OVT 000489 |
![]() |
Anello distanziatore (altezza 43mm) per Stand Lite e Stand xy. Indispensabile quando si vogliono usare obiettivi della serie alta definizione (LDH) o 15X della serie VCR (campo visivo: 18,2 x 13,6mm). Da abbinare preferibilmente con l'anello distanziatore da 24mm per esaminare piccoli oggetti tridimensionali. codice SPT OVT 000396 |
![]() |
Anello distanziatore (altezza 24mm) per Stand Lite e Stand xy. Da abbinare necessariamente all'anello da 43mm se si vogliono esaminare oggetti tridimensionali o superfici curve con obiettivi LDH o 15X della serie VCR. Con lo Stand CX è indispensabile utilizzarlo in presenza di piccoli oggetti tridimensionali. codice SPT OVT 000399 |
![]() |
Cold Light Ring 80-120 Illuminatore per distanze di lavoro 80-120mm, con attacco magnetico ad alta intensità luminosa e regolatore di potenza per ottiche ad alta definizione (serie LDH). Da utilizzare con "Stand CX". codice SPT OVT 000625 |
OTTICHE DISPONIBILI PER VCR-ZLite con Attacco Magnetico
(illuminazione anulare)
Codice | Ingrandimento video |
Campo visivo | Diametro minimo ispezionabile del cilindro [mm] |
A-25 | 25X | 11,0 x 8,7 mm | ![]() |
D-50 | 50X | 5,5 x 4,2 mm | |
F-75 | 75X | 3,6 x 2,7 mm | |
G-100 | 100X | 2,7 x 2,0 mm | |
H-150 | 150X | 1,8 x 1,4 mm | |
♦ 200-P | 200X | 1,3 x 0,98 mm | |
♦ 320-P | 320X | 0,85 x 0,64 mm | |
♦ 475-P | 475X | 0,55 x 0,42 mm | |
♦ 750-P | 750X | 0,35 x 0,26 mm | |
♦ 1100-P | 1100X | 0,25 x 0,19 mm | |
♦ 1500-P | 1500X | 0,16 x 0,12 mm | |
♦ 2350-P | 2350X | 0,12 x 0,09 mm | |
♦ Obiettivi utilizzabili anche con luce coassiale. Altre ottiche disponibili su richiesta. |
NB: È possibile ispezionare cilindri con diametro inferiore a 115 mm utilizzando dei supporti adeguati come negli esempi riportati nella sezione "Base a Rulli".
|
![]() |
Cliccare sopra i tasti ![]() |
||||||||||||||
Ogni pulsante della tastiera raffigurata, rappresenta un'immagine ripresa utilizzando l'ingrandimento scelto. |
Esempio pratico di impiego di un VCR con PRISMI e STAND-UP
![]() |
POSSIBILI APPLICAZIONI
![]() |
![]() |
![]() |
Distanza esistente tra illuminatore e piano |
Distanza di lavoro ottimale tra la superficie di un cilindro e l'illuminatore (Ø min 115mm) |
Posizione che deve avere il cilindro quando ha un diametro inferiore a 115mm |
![]() |
![]() |
![]() |
Altezza massima degli oggetti se poggiati sul piano: 7mm | Posizione dei supporti di rialzo (prismi) per l'ispezione di oggetti alti tra i 12 e 32mm | Posizione dei prismi per l'ispezione di oggetti alti tra i 42 e 62mm |
![]() |
![]() |
![]() |
Ispezione di sezioni di fogli multistrati o di profili molto sottili mediante l'uso di prismi e STAND UP magnetici | ![]() |
Supporto (prisma) per l'ispezione di piccoli oggetti cilindrici |
Per una corretta illuminazione attenersi al seguente esempio | ||
![]() |
||
SÌ | NO | SÌ |
ESEMPI DI ILLUMINAZIONE
⇓⇓ Superfici con Illuminazione Anulare ⇓⇓ | |||
![]() |
![]() |
![]() |
![]() |
Plexiglas con serigrafia (200X) |
Vetro trattato (320X) | Cilindro anilox (1000X) | Cilindro rotocalco (750X) |
![]() |
![]() |
![]() |
![]() |
⇑⇑ Superfici con Illuminazione Coassiale ⇑⇑ |
LUCE ANULARE
|
|
||||
|
|
LUCE COASSIALE
![]() |
L'illuminazione passa sullo stesso asse dell'obiettivo. La luce arriva perpendicolarmente sulla superficie dell'oggetto creando dei forti contrasti; ciò e dovuto al ritorno completo dei raggi provenienti dalle superfici piane e da quelli che riflettono superfici inclinate. Questo sistema si adatta perfettamente per visualizzare incisioni di oggetti metallici. |
|||
![]() |
||||
|
OTTICHE PER LUCE COASSIALE con Attacco Magnetico
Codice | Ingrandimento video |
Campo visivo |
Massima profondità ispezionabile |
200-CX | 225X | 1,4 x 1,1 mm | 15 mm |
320-CX | 390X | 0,7 x 0,5 mm | - |
475-CX | 550X | 0,5 x 0,4 mm | - |
750-CX | 950X | 0,3 x 0,2 mm | - |
1100-CX | 1380X | 0,2 x 0,15 mm | - |
1500-CX | 1810X | 0,15 x 0,11 mm | - |
2350-CX | 2750X | 0,1 x 0,09 mm | - |
- I valori riportati nella tabella possono variare (5-10%) a causa delle differenti serie ottiche e meccaniche. - Questi obiettivi sono utilizzabili anche sul VCR-CX PRO con luce anulare. |
Lavorando con la "Luce Anulare Professionale"
La possibilità di ispezionare qualsiasi tipo di superficie con tutta la gamma di obiettivi disponibili della serie VCR (25x/2350x) e della serie in alta definizione (LDH), darà la certezza all'operatore di poter utilizzare il microscopio video in tutte le occasioni.
A differenza della luce anulare Lite, la versione Professionale permette di selezionare 14 differenti angolazioni di illuminazione intorno al soggetto così da osservare ogni particolare e rendere l'immagine visibile e stereoscopica come in questi due esempi:
![]()
|
![]() ![]()
![]() |
||
|
L'uso della luce angolata viene suggerito anche per mettere in risalto le asperità o la conformazione delle varie superfici.
ESEMPI APPLICATIVI
![]() Retino di stampa (50X) |
![]() Punto di stampa (200X) |
![]() Retino di stampa (200X) |
![]() Matrice flexografica (25X) |
![]() Cilindro anilox (1550X) |
![]() Lastra incisa per stampa offset (320X) |
![]() Sezione del contenitore del latte (320X) |
![]() Sezione di biglietto di visita (475X) |
![]() Sezione di tessuto gommato (matrice di stampa) (75X) |
![]() Filo della lama di un rasoio (750X) |
![]() Bordo della lama di un rasoio esaminata con luce coassiale (750X) |
![]() Meccanismo di orologio (100X) |
![]() Cartoncino per notes (50X) |
![]() Cartoncino per notes (320X) |
![]() Fotocopia su carta bianca con tracce di toner (320X) |
